ADRF5549 是一款双通道集成式 RF 前端多芯片模块，专为工作频率为 1.8 GHz 至 2.8 GHz 的时分双工 (TDD) 应用而设计。ADRF5549 采用双通道配置，包含级联两级低噪声放大器 (LNA) 和高功率硅单刀双掷 (SPDT) 开关。

在高增益模式下，级联两级 LNA 和开关提供 1.4 dB 的低噪声指数 (NF) 和 35 dB 的高增益以及 32 dBm（典型值）的输出三阶交调截点 (OIP3)。

在低增益模式下，两级 LNA 的一级处于旁路模式，在 35 mA 的较低电流下提供 17 dB 的增益。在关断模式下，LNA 将关闭，器件流耗为 12 mA。

在发射过程中，当 RF 输入连接到端电极引脚（TERM-ChA 或 TERM-ChB）时，该开关提供 0.6 dB 的低插入损耗，并处理 40 dBm 的长期演进 (LTE) 全生命周期平均值（9 dB 峰值/平均值比 (PAR)），以及 43 dBm 的 9 dB PAR LTE 单事件（<10秒）平均值。该器件采用符合 RoHS 要求的、紧凑型 6mm×6mm、 40 引脚引线框架芯片级封装（LFCSP）。

应用

• 无线基础设施

• TDD 大规模多输入和多输出 (MIMO) 以及有源天线系统

• 基于 TDD 的通信系统

ADRF5549 是一款集成的、双通道接收器前端，非常适合于时分双工 (TDD) 无线基础设施应用。ADRF5549 的每个通道上均具有一个高功率开关和一个双级低噪声放大器。

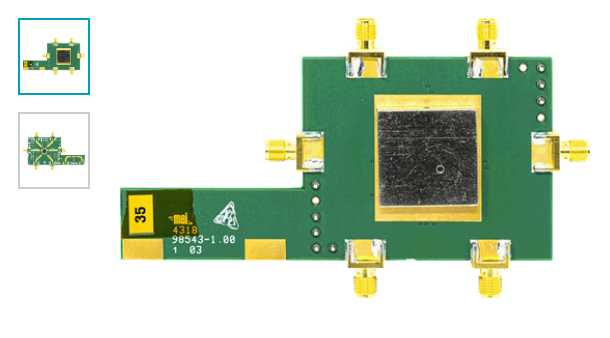

该用户指南介绍了用于轻松评估 ADRF5549 的特性和性能的 ADRF5549-EVALZ 评估板。图 1 显示了该评估板的照片。

ADRF5549 和 ADRF5545A 是兼容引脚的接收器前端，覆盖不同的频段，并使用相同的评估印刷电路板（PCB）。但 ADRF5545A 需要一些外部匹配组件（更多信息，请参见 UG-1589）。

ADRF5549 数据手册提供了 ADRF5549 的完整规格。在使用该评估板时，应参阅 ADRF5549 数据手册，同时参阅本用户指南。
