LT®6604-5 包含两个匹配的全差分放大器，它们各具有一个四阶、5MHz 低通滤波器。固定频率低通滤波器近似一个切比雪夫响应。通过集成一个滤波器和一个差分放大器，该器件实现了极低的失真和噪声。在单位增益条件下，测得的带内信噪比达到了令人注目的 82dB。在较高的增益条件下，输入参考噪声下降，于是，该器件能够处理较小的输入差分信号，而不会使信噪比发生显著的劣化。

两个通道之间的增益和相位完全匹配。每个通道的增益采用两个外部电阻器来独立地设置。通过提供一个可调的输出共模电压，LT6604-5 实现了电平移位，从而使其非常适合于直接连接至 ADC。LT6604-5 的技术规格针对 3V 工作电压进行了全面的拟订。当采用单 3V 电源时，该差分设计在高达 2VP-P 的信号电平条件下实现了出色的性能。

如需了解具集成 2.5MHz 至 20MHz 低通滤波器的相关单通道和双通道差分放大器的完整列表，请见本数据表的最后一页。

应用

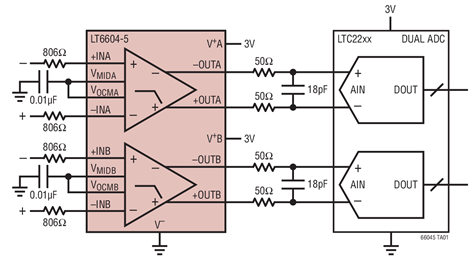

双通道差分 ADC 驱动器和滤波器

单端至差分转换器

匹配、双通道、差分增益或滤波器级

差分信号的共模变换

无线基础设施或网络应用中的高速 ADC 抗混叠和 DAC 滤波处理

高速测试和测量设备

医学成像
