安费诺mil -迪泰- 38999系列生病连接器是公司最常用的连接器屏蔽接触以及传统的褶联系人以及联系人数据总线,局域网和诱导屏遮/信号传输线与导电插入地面的外导体哄,壳屏遮,信号联系。这些连接器的销售是“较少的接触”。他们将容纳大小。

triax或twinax接触或大小12和16同轴接触第6页和第7页上的插入可用性图表指出了在地平面版本中可用的模式(参见用星号指定的模式)，并咨询如何为订购程序订购页面。带屏蔽同轴触点的连接器对于屏蔽线应用，同轴触点可以并入MIL-DTL-38999连接器中。设计的卷曲或焊接类型可适用于各种RG和特殊电缆。

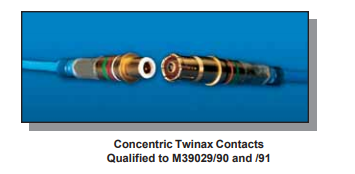

高性能同轴接触消除不连续性或的运动引起阻抗变化轴向载荷下零件具有同心双轴触点的连接器尺寸为8的同心双inax触点被开发用于MIL-STD-1553机载多路数据总线应用，该应用需要多针连接器的高性能互连特性。理想的应用需要的是高性能三启动连接器，其完全防挖槽插脚的特点。同心双接点卷曲可连接到双绞屏蔽电缆38999系列双接点和标准接点的Ill连接器保护屏遮联系人三极管触点有三个导体，提供尺寸为8、10和12。当端接在具有实心或绞合中心导体的三轴电缆上时，它们可提供额外的屏蔽。三轴触点的每一个导体都用介电绝缘隔开，以隔离地平面并提高屏蔽效能。高速数据传输quadrax触点现在可用于MIL-DTL38999连接器。

用于MIL-DTL-38999连接器的8号高速四轴触点和差动双轴触点四轴触点由一个外部触点组成，该外部触点有四个战略定步内触点，用于两个100欧姆或150欧姆匹配的阻抗差动对差分双触点由一个外部触点和两个内部触点组成，形成一个100欧姆或150欧姆匹配的阻抗对。两个接触可以用于以太网100基础- t -100欧姆连接器，光纤通道-150欧姆和IEEE 1394B火线-110欧姆应用典型的电气性能带宽:高达3千兆赫数据速率:超过2 Gbits/秒额定电压:最大500vrms。入学介质承受电压:所有内部接点之间距离为1000瓦内部和外部接触点之间有500个间隔@海平面३D38999联系Quadrax触点也可用于ARINC 600矩形连接器。

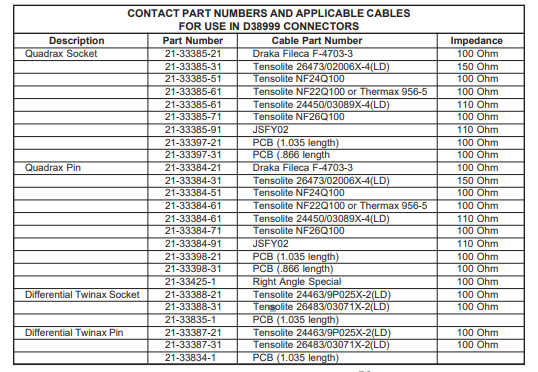

见右图:咨询安费诺航空航天公司。同样可用的还有Quadrax和Twinax转换适配器，它们提供了一种从高速连接器到PCB板的发射方法。有关MIL-DTL-38999系列带quadrax和差动双inax触点的Ill连接器的订购信息，请咨询美国悉尼安非诺航天公司。下面的图表提供了可用的接触部件号码，但不限于列出的电缆。所有触点都可配置或安装到经过特别修改的MIL-DTL-38999连接器中。对于未列出的电缆，请咨询西安福川电子科技。
