特性

完整单片分辨率-数字转换器3125 rps最大轨迹率(10位分辨率)±2.5弧分精度10-/12-/14-/16位分辨率，由用户设置并行和串行10位到16位数据端口的绝对位置和速度输出系统故障检测可编程的故障消除阈值差动输入增量编码器模拟可编程正弦振荡板上兼容DSP和SPl接口标准5V供应2.3 V到5V逻辑接口-40Cto +125C温度额定值应用程序直流和交流伺服电机控制编码器模拟电动助力转向电动汽车集成起动发电机和交流发电机汽车信号传感与控制

一般的描述

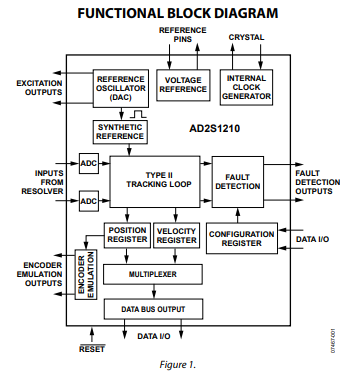

AD2S1210是一个完整的10位到16位分辨率跟踪分解-数字转换器，集成了机载可编程正弦振荡器，为分解器提供正弦波激励转换器接受3.15 V p-pt 27%的输入信号，在2khz到20khz的正弦和余弦输入。采用III型伺服回路跟踪输入，并将输入的正弦和余弦信息转换为输入角度和速度的数字表示。最大跟踪率为3125 rps。

产品亮点比率计跟踪转换。II型跟踪环提供连续输出位置数据，没有对版延迟。它还提供抗噪声和容忍谐波失真的参考和输入信号。系统故障检测。故障检测电路可以检测解析器信号的丢失、输入信号范围外、输入信号失配或位置跟踪的丢失。故障检测阈值水平可以为用户单独编程，以便在特定应用程序中进行优化。nput信号范围。正弦和余弦输入可以接受3.15 V p-pt 27%的差分输入电压。rogrammable激发频率。激励频率是很容易可编程到2 kHz和20 kHz之间的一些标准频率。

三重格式的位置数据。绝对10位到16位角排列数据通过16位并行端口或4线串行接口访问。增量编码器仿真是在标准的a -四- b格式与方向输出可用。数字速度输出。通过16位并行端口或4线串行访问的10位到16位签名数字速度接口。
