一般的描述

AD7981'是一个16位、逐次逼近、模数转换器(ADC)设计用于高温操作。该AD7981是能够采样率高达600 kSPS，同时保持低功率消耗从单一电源。它是一种吞吐量快、精度高、温度高、逐次逼近寄存器(SAR) ADC和封装在一个小形式)的多功能串口接口(SPD)。在CNV上升边，AD7981采样一个模拟输入在+，在0 V和REF之间，相对于一个接地感，在-。参考电压REF是外部施加的，可以独立于电源电压VDD进行设置。设备功率与吞吐量成线性关系。

兼容spli的串行接口还具有使用SDI输入在单个、3线总线，并提供一个可选的繁忙指示器。它兼容1.8 V.2.5 V. 3 V或5 V逻辑，使用单独的供应vIo。对于空间受限的应用程序，AD7981可在一个10铅的迷你小轮廓包(MSOP)与操作指定从-55℃到+1759C。这种外壳设计用于在极端温度下的钢丝压力，包括单金属丝焊接，在最高温度额定下可以工作1000小时AD7981是由模拟设备提供的高温合格产品系列中的一员。公司。有关可提供的高温产品的完整选择，

电路信息AD7981是一个快速，低功耗，单电源，精确的16位采用逐次逼近架构的ADC。AD7981能够每秒转换600,000个样本(600 kSPS)，并在转换之间降低功率。例如，当运行在10 kSPS时，它通常消耗70 uw，非常适合电池供电的应用。AD7981为用户提供了芯片上的trackand -hol，并且没有显示任何管道延迟或延迟，使其理想的多路复用通道应用程序。AD7981可以接口到任何1.8 V到5v数字逻辑家族。

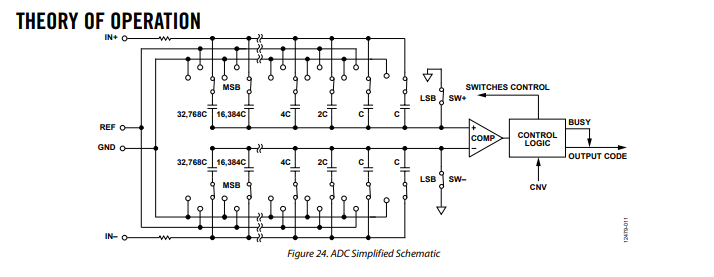

它被安置在一个10领先的MSOP中，结合了空间节省和允许灵活的配置。它是针对针兼容18位AD7982转换器的操作AD7981是一种逐次近似ADC或电荷重分配数字-模拟转换器(DAC)。图24显示了ADC的简化原理图。电容式DAC由两个相同的16个二进制加权电容器组成，它们连接到两个比较器的输入端。在采集阶段，与比较器输入相连接的阵列终端通过sW+和sW -switch连接到GND。所有独立的开关都连接到模拟输入。

因此，使用电容阵列作为采样电容，在输入端和输入端获取模拟信号。当获取阶段完成且CNV输入升高时，开始转换阶段。当转换阶段开始时，首先打开SW+和SW -。两个电容器arravs然后断开从输入和连接到GND输入。因此，在采集阶段结束时捕获的输入INt和IN-之间的差动电压被应用到比较器的输入，导致比较器变得不平衡。通过在GND和REF之间切换电容器阵列的每个元件，比较器输入按二进制加权电压步长变化(VREN/2, VaEF/4…VE / 65536)。控制逻辑切换这些开关，从MSB开始，使比较器回到一个平衡的条件。该过程完成后，设备返回到采集阶段，控制逻辑产生ADC输出码和一个忙音信号指示器。因为AD7981有一个板上转换时钟，串行时钟，SCK，不需要转换过程。
