当信号完整性和密度很重要时卡莱尔互连技术”(CarlislelT) CoreHC 2.5 mm间距直接电缆组件是一个多通道,测试点系统针对高密度板,空间是有限的,它提供了降低跟踪lenaths和更高的信号完整性与董事会使用传统SMA和精密射频连接器类型平均有4 x高可用带宽信号相同的房地产SMA连接器。

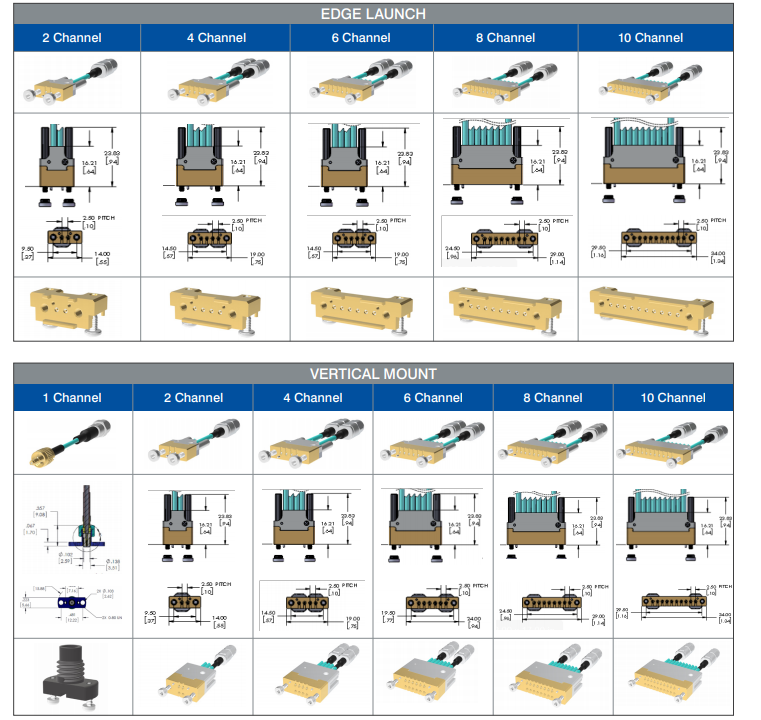

CarlislelT的uniaue comoresforce desian使得板上高频信号的简单和快速连接。由于有使用单通道或多通道的情况，板的尺寸可以相应地优化。垂直mouint连接解决方案通过提供PCB足迹和焊盘之间的sicnals与电缆组件上的压缩引脚之间的直接连接，消除了板侧连接器或插入器。一个board-side插入器对于边缘安装类型的解决方案是必需的。可根据要求提供优化的足迹和布局。2.5 mm解决方案的设计要求带宽高达65ghz。标准产品有单排和双排，2-，4-，6-，8-和10-通道。
规格和性能在高密度和极小的电路板设计中尽量减少串扰是很重要的。高频时的低串扰，可以保证良好的信号完整性，具有最大的布局灵活性和电路板上的布线痕迹。Fiqures 1和2比较了两种带状线和CPW板在DC到70ghz频率范围内的串音性能，以供参考:
