一般的描述

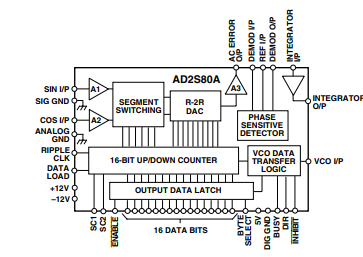

AD2S80A是一个单片10位、12位、14位或16位跟踪转换器-数字转换器，包含在一个40铅DIP或44terminal LCC陶瓷封装中。它采用BiMOS II工艺制造，在同一芯片上结合了CMOS逻辑和hipolar高精度线性电路的优点。该转换器允许用户通过外部组件选择他们的orow分辨率和dnami性能。这使得用户在定义最适合其系统需求的转换器时具有很大的灵活性。

转换器允许用户选择分辨率为10,12,14，或16位，并跟踪解析器信号旋转高达1040转速每秒(62,400 rpm)时，设置为10位分辨率AD2S80A使用比率跟踪转换方法将解析器格式的输入信号转换为并行的自然二进制数字字。这确保了当转换器远离分解器时，具有较高的抗噪性和引线长度的公差。10位、12位、14位或16位输出字是在16条输出数据线上以2字节的形式提供的三态数字逻辑。字节选择，使能和NHIBIT引脚确保容易的数据传输到8位和16位数据总线，并提供输出，以允许循环或pitch计数在外部计数器。与速度成比例的模拟信号也可用来代替转速发电机。AD2S80A的工作频率在50hz到20,000 Hz之间.

产品亮点铁板一块。单芯片解决方案减少了所需的封装尺寸，并提高了可靠性分辨率设置hy用户。两个控制引脚用于选择AD2S80A的分辨率为10、12、14或16位，允许用户以每个应用程序的最佳分辨率使用AD2S80A比率计跟踪转换。转换技术提供无转换延迟的连续输出位置数据，对绝对信号电平不敏感。它还提供了良好的抗噪性和对参考信号和输入信号谐波失真的容忍用户设置的动态性能。通过选择外部电阻和电容值，用户可以确定转换器的带宽、最大跟踪速率和速度缩放，以匹配系统的要求。

所需的外部元件都是低成本的首选电阻和电容器，元件的值是easv选择使用简单的指令速度输出。一个模拟信号与速度成比例是可用的，通常是线性的1%。这是可以使用的。在许多应用中代替速度传感器提供伺服控制回路稳定和速度反馈数据。低功耗。通常只有300兆瓦。
