一般的描述

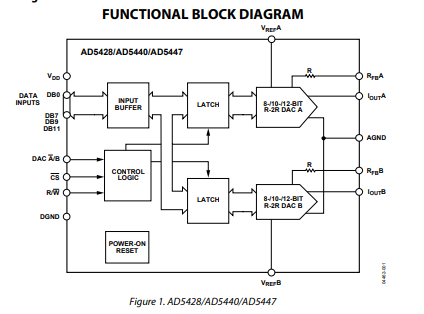

AD5428/AD5440/AD5447分别是CMOS, 8-， 10-和12-位，双通道，电流输出数模转换器(dac)。这些设备工作在2.5 V到5.5 V的电源，使它们适合电池供电和其他应用由于在CMOS亚微米工艺上制造，它们提供了出色的四象限倍增特性，信号倍增带宽高达10mhz。DAC使用数据回读，允许用户通过DB引脚读取DAC寄存器的内容。通电时，内部寄存器和锁存器被Os填充，DAC输出为零。

应用的外部参考输入电压(VxEr)决定满量程输出电流。集成反馈电阻(Rip与外部I-to-V精密放大器结合，提供温度跟踪和全尺寸电压输出。AD5428是一个20引脚的TSSOP封装，AD5440/AD5447 dac是一个24引脚的TSSOP封装。

AD5428/AD5440/AD5447是CMOS 8-， 10-和12位双通道，电流输出dac组成的标准反相R-2R阶梯配置。图37显示了8位AD5428的单个通道的简化图。反馈电阻RsA的值为R, R的值通常为10ko(最小为8kq，最大为12k2)。如果罗尔和爱伦在同一电势下，无论数字输入码如何，都会有恒定的电流流入每个梯腿。因此，VasFA的输入电阻总是恒定的，名义上为r值。DAC输出(lour)是依赖代码的，产生各种各样的电阻和电容。当选择外部放大器时，要考虑DAC或放大器的反相输入节点产生的阻抗变化。
