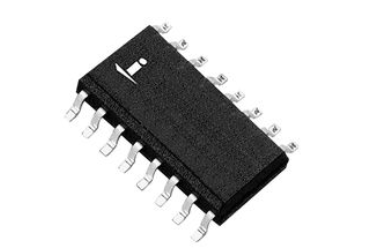

ISL6753是一款高性能、低引脚计数、零电压开关(ZVS)全桥PWM控制器。与ISL6551一样，它通过以固定的50%占空比驱动上来实现ZVS操作，而下桥fet则是用adiustable谐振开关china delavs调制的后置edae。与mor常见的相移控制方法相比，该算法在较低的引脚数封装中具有相当的效率和较低的过流和轻载性能这种先进的BiCMOS设计具有低工作电流的特点。

不耐热振荡器频率高达2MHz可调软启动，内部过温保护，精确时间和谐振延迟控制，以及短传播延迟。此外，多脉冲抑制可确保在低占空比时发生脉冲跳变的交变输出脉冲。

在这个输入端需要波形。对于电流模式控制，这个引脚连接到CS，电流回路反馈信号应用到两个输入端。对于电压模式控制，振荡器的锯齿波形可以被缓冲并用来产生适当的信号，坡道可以通过RC网络连接到输入电压以实现电压馈电正向控制。或匝道可以通过RC网络连接到VREF以产生所需的锯齿波形。outout和outout -这些outout控制上桥fet，并以固定的50%占空比交替操作。OUTUL控制左上方场效应管，OUTUR控制右上方场效应管。只要v与较低的FET输出，OUTLL和OUTLR相连接，左和右指示就可以被切换。

-设置上场效应管的拨动和任何一个功率场效应管打开之间的共振延迟周期。施加到RESDEL的电压决定了上端场效应管相对于下端场效应管何时开启。改变控制电压从O到2.00V增加谐振延迟时间从O到100%的死区时间。控制电压除以2表示死区时间等于谐振延时的百分比。

在实际操作中，最大谐振延迟必须设置在2.00y以下，以确保在最大占空比下，较低的fet在较高的fet开关之前处于关闭状态。OUTLL和OUTLR这些输出控制下桥fet，脉冲宽度调制，并交替操作。OUTLL控制左下场效应管，OUTLR控制右下场效应管。只要它们与上FET输出、OUTUL和outurr相连接，左和右指示就可以被切换。
