一般的描述

ADM3053是一个隔离控制器区域网络(CAN)物理层收发器，带有一个集成的隔离dc-to-dc变换器。ADM3053符合ISO 11898标准。该设备雇用模拟设备公司。“耦合器”技术，将一个2通道隔离器、一个CAN收发器和Apalog设备等opower dc-to-dc变换器组合成一个单一的SOIC表面安装包。片上振荡器输出一对方波，驱动内部变压器提供隔离电源。

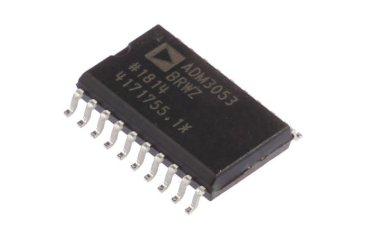

该设备由单个5 V电源供电，实现了完全隔离的CAN解决方案。ADM3053在CAN协议控制器和物理层总线之间创建一个完全隔离的接口。它能够以高达1mbps的数据速率运行。该设备具有电流限制和热关闭功能，以防止输出短路。该部件是完全指定的工业温度范围内，并可在20引线，宽体SOIC封装ADM3053结合了isoPower技术，使用高频开关元件通过变压器传输功率。在印刷电路板(PCB)布局时必须特别小心，以满足排放标准。请参阅AN-0971应用说明，用等功率器件控制辐射发射，详细的机载布局考虑.

ADM3053信号和电源隔离CAN收发器包含一个isoPower集成dc-to-dc变换器，逻辑接口不需要外部接口电路。在输入和输出电源引脚处需要旁路供电(见图28)。的ADM3053的电源部分使用180mhz的振荡器频率有效地将电力通过其芯片级变压器。此外，iCoupler的数据段正常工作时，会在电源引脚上引入开关瞬态旁路电容需要几个工作频率。噪声抑制需要低电感、高频电容，而纹波抑制和适当调节则需要大值电容。这些电容器连接在GNDI和引脚6 (Vo)的Vo。建议100nf和10nf的组合放置位置如图28 (C6、C4)所示。建议在Vccas的引脚8 (Voc)和引脚9 (GNDI)之间放置两个值为100nf和10ue的电容器，如图28 (C2和C1)所示。Visons和vsour电容器连接在引脚11 (GND2)和引脚12 (Visour)之间，推荐值100nf和10uf，如图28 (C5和C8)所示。推荐两个电容器安装引脚19 (Vss)和20 (GND2)，值为100nF和10nF，如图28 (C9和C7)所示。推荐的最佳做法是使用一个非常低的电感陶瓷电容器，或其等效，为较小的值。电容两端与输入电源引脚之间的总引线长度不应超过10mm.
