该16位（双八进制）同相总线收发器包含两个独立的电源轨。B端口的V CCB设置为工作在3.3 V和5V。端口V CCA的设置工作在2.5 V和3.3V。这允许从2.5 V转换为3.3 V反之亦然，或者从3.3V到5V的环境，反之亦然。

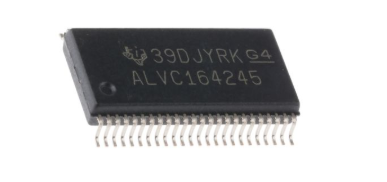

SN74ALVC164245设计用于数据总线之间的异步通信。控制电路（1DIR，2DIR，1 OE和2 OE）由V CCA供电。
为了确保在上电或掉电期间的高阻抗状态，输出使能（OE）输入应通过上拉电阻连接到V CC。电阻的最小值取决于驱动器的电流吸收能力。
方向控制（DIR）输入和输出使能（OE）输入的逻辑电平会激活B端口输出或A端口输出，或者将两个输出端口都置于高阻模式。当激活B端口输出时，设备将数据从A总线传输到B总线，而当激活A端口输出时，则将数据从B总线传输到A总线。A和B端口上的输入电路始终处于活动状态，并且必须施加逻辑高电平或低电平来防止I CC和I CCZ过多。
德州仪器Widebus™系列成员
在3.3 V时最大t pd为5.8 ns
3.3V电压下的±24mA输出驱动
控制输入V IH / V IL电平参考V CCA电压
每个JESD的闩锁性能超过250 mA 17
应用领域
电子销售点
打印机和其他外围设备
马达驱动
无线和电信基础设施
可穿戴健康和健身设备
