一般的描述

Ab580是一种3端子、低成本、温度补偿、带隙基准电压，提供固定电压4.5 V ~ 30v输入为2.5 V输出。先进的电路设计和激光薄片裁剪薄膜电阻的独特组合，使AD580的初始公差为±0.4%，温度稳定性优于10 ppm/C，长期稳定性优于250 LV。此外，低静态电流漏1.5 mA最大提供了一个明显的优势，古典齐纳技术。推荐使用AD580作为所有需要外部参考的8位、10位和12位D/ a转换器的稳定参考。此外，AD580宽广的输入范围允许与5伏逻辑电源一起工作，使AD580成为数字面板仪表应用或任何时候只有一个逻辑电源可用的理想选择。指定AD580)、K、L和M在C至+70℃温度范围内工作;ad580、T和U适用于-55°C ~ +125°C的扩展温度范围。

产品亮点1. 薄膜电阻的激光微调使AD580输出误差最小化。例如，AD580L输出公差为±10 mv。AD580的三端电压in/voltage out操作提供稳定的输出电压，不需要任何外部组件输入电压在4.5 V ~ 30v之间时，AD580提供稳定的2.5 V输出电压。使用5v输入提供稳定输出电压的能力使AD580成为包含单个逻辑电源的系统的理想选择。

薄膜电阻技术和严密控制的双极处理使AD580的温度稳定性为10ppm /C，长期稳定性优于250μV。AD580的低静态电流漏极使其成为CMOS和其他低功耗应用的理想选择。AD580有与MuL兼容的版本。td - 883。详细规格请参阅《模拟设备军用产品数据手册》或现行的AD580/AD883B数据手册

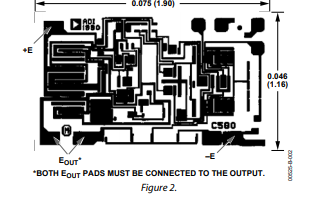

AD580系列(AD580, AD581, AD584, AD589)采用th带隙概念，产生一种稳定的、低温系数低的电压基准，适用于高精度数据采集组件和系统。该器件利用了前向偏置工作区域内硅晶体管基极-发射极电压的基本物理特性。所有这些晶体管的温度系数约为-2 mVC，不适合直接作为低TC参考使用。然而，将这些器件的温度特性外推到绝对零度(发射器电流与绝对温度成正比)，可以发现它在O K处会达到1.205 V的瓶型，如图3所示。因此，如果一个电压的温度系数与VsE之和为1.205 V，那么就会产生一个O TC参考值，从而可以在一个单一的低电压电源上运行。AD580电路通过驱动两个不同电流密度的晶体管，放大由此产生的VsE差(ave -现在有一个正TC)，提供了这样的补偿电压(图4中的VI)。然后，求和Vz被缓冲并放大到2.5 V，以提供可用的参考电压输出。AD580的原理图如图5所示。AD580作为3端参考运行，这意味着不需要额外的组件来进行偏置或电流设置。连接图(图6)非常简单。
