一般的描述

AD603是一种低噪声，电压控制放大器，用于稀土和中频AGC系统。它提供精确的，引脚可选增益-11 dB到+31 dB，带宽为90mhz或带宽为9db到51 dB。任何中间增益范围都可以使用一个外部电阻来安排。输入参考噪声谱密度仅为1.3 nV/Hz，在推荐的+5 V电源下，功耗为125 mW。

分贝增益是线性的，精确地校准，并且在温度和电源上稳定。增益控制在高阻抗(50 MQ)，低偏置(200 nA)差分输入;缩放为25 mV/dB，只需要增益控制电压1 V来跨越增益范围的中心40 dB。无论选择什么范围，都提供1 dB的超量程和低于量程。增益控制响应时间在40分贝的变化小于I us。差分增益控制接口允许使用差分或单端正或负控制电压。其中几个放大器可以级联，它们的增益控制增益偏移以优化系统的信噪比。

AD603可以驱动低至100的负载阻抗和低失真。对于5 pE 500 2负载的分流，atl V正弦输出在10 MHz时的总谐波失真通常为-60 dBc。指定的峰值输出+ 2.5 V报成500 2 loądAD603采用专利的电路拓扑- x放大器。x放大器由一个o dB到42.14 dB的可变衰减器和一个固定增益放大器组成。由于有衰减器，放大器不必处理大的输入，可以使用负反馈来定义其(固定)增益和动态性能。

该衰减器的输入电阻为100 2，激光裁剪为±3%，由7级R-2R阶梯网络组成，导致分接头之间的衰减为6.021 dB。一个专有的插值技术提供了一个连续增益控制函数，是线性dB。AD603用于-40°C到+85°C的工作.

操作理论该AD603包括一个固定增益放大器，在此之前有一个ofo dB到4214db的宽带无源衰减器。增益控制系数为每伏40分贝。固定增益在两个范围内进行激光裁剪，到31.07 dB (x35.8)或50 dB (x358)，或者它可以设置到引脚5和引脚7之间的任何范围，使用一个外部电阻。将电阻从引脚5连接到公共引脚可以获得更高的增益，但输出偏置电压的增加将最大增益限制在约60db。

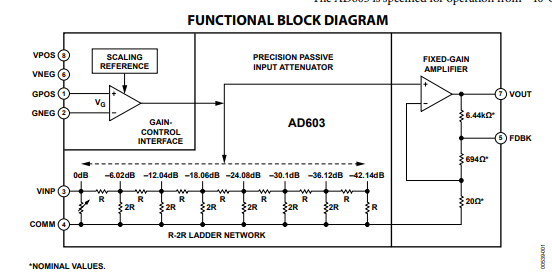

对于任何给定的范围，手宽都与电压控制增益无关。该系统在铝的情况下提供了107分贝的下量程和过量程;例如，在最大带宽模式下(引脚5和引脚7被捆绑)，总增益是-11.07 dB到+31.07 dB。最重要的是，固定增益放大器可以使用负反馈来提高精度。由于大的输入先衰减，放大器的输入总是很小。例如，在1 dB/+41 dB模式下提供t1 V输出(即使用固定放大器增益41.07 dB)，其输入仅为8.84 mV;因此，失真可以非常低。同样重要的是，小信号增益和相位响应，因此脉冲响应，本质上是独立于增益的图29是一个简化的示意图。输入衰减器是一个7节R-2R阶梯网络，使用名义上R-62.5的未修剪电阻，结果是125±20%的特性电阻。

分流电阻是包含在输入和激光将建立一个更精确的输入电阻1000 + 39 -确保准确操作(增益和惠普角落freduency)与外部电阻或canacitors名义coniunction使用最大信号输入VINP 1 V rms (t1.4 V峰值)当使用推荐的5 V物资虽然操作t2 V峰值是允许一些增加他扭曲和引线。Pin 4 (COMM必须直接连接到输入地;这个连接中明显的阻抗降低了增益的精度。施加在阶梯网络输入端的信号每段衰减6.02 dB;因此，对每个ofl水龙头的衰减依次为o dB、6.02 dB、1204dB、18 06 dB。24、08 dB 301dB 36 12 dB。而42 14 dB，采用了一种独特的电路技术，在eiq29中滑块指示的这些抽点之间进行插值，从而提供从0 dB到42.14 dB的连续衰减。它有助于理解AD603，以机械的方式来移动滑块从左到右;实际上，它的位置由引脚I和引脚2之间的电压控制。增益控制接口的详细信息请参见“增益控制接口”。
