一般的描述

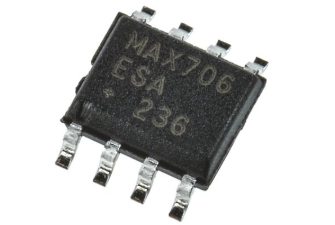

MAX705-MAX708/MAX813L微处理器(uP)监控电路降低了监控uP系统中电源和电池功能所需组件的复杂性和数量。与独立集成电路或分立元件相比，这些器件显著提高了系统的可靠性和准确性MAX705/MAX706/MAX813L提供四种功能:1)上电、下电、断电时的复位输出2)独立的看门狗输出，如果在1.6秒内没有切换输入，看门狗的输出就会低3) A1.25V阈值检测器，用于断电警告、低电量检测或监控+5V以外的电源。4)低电平手动复位输入。MAX707/MAX708与MAX705相同。MAX706，除了active-high复位代替看门狗定时器。MAX813L与MAX705相同，不同之处是提供了RESET而不是RESET。MAX705/MAX707/MAX813L在电源电压低于4.65V时产生复位脉冲，而MAX706 MAX708在4.40V以下产生复位脉冲。所有四个部分均可在8针DIP, SO，和uMAX封装.

详细描述复位输出微处理器(uP)的复位输入在一个已知状态下启动uP。当uP处于未知状态时，它应该被保持在reset状态。MAX705-MAX708/MAX8131 assert reset during power-up and prevent code execution errors during power-down or electricity - out conditions On power-up，一旦Vcs达到1V, reset是一个保证逻辑低0.4V或更少。随着Vcc上升。重置茶低。当Vcc上升到复位阈值以上时，ar ntermal timer在大约200ms后释放复位。当Vco下降到复位门限以下时，复位电阻降低。灯火管制状态。

如果先前启动的复位脉冲在中间发生停电，则该脉冲继续或至少另一个140ms。在断电时，一旦Vcc全部低于复位阈值，复位将保持较低，并保证在0.4V或更小，直到Vcc低于1V。MAX707/MAX708/MAX813L有源高复位输出是复位输出的补充，保证在Vcc降至1.1V时有效。一些uPs，如英特尔的80C51，需要一个高主动复位脉冲。守望者营业时间MAX705/MAX706/MAX813L看门狗电路监控uP的活动情况。
