一般的描述

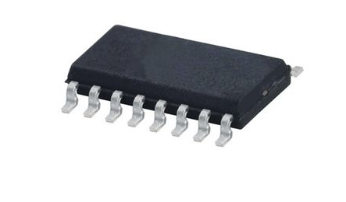

MAX3095/MAX3096坚固耐用，低功耗，四路RS-422/RS-485接收器，静电放电(ESD)保护，用于恶劣环境。采用IEC 1000 -2气隙放电保护±15kV, IEC 1000-4-2接触放电保护±8kV，人体模型保护±15kV。接收支柱延迟被保证在一个预先确定的值的±8ns内，从而确保跨生产批次的设备到设备匹配。

互补使能输入可用于将设备置于1nA低功率关机模式，在该模式下接收器输出是高阻抗的。当有源时，这些接收器有一个故障保护功能，如果输入是开路，可以保证逻辑高输出。它们还具有四分之一单位负载的输入阻抗，在一辆总线上允许128个接收器。MAX3095/MAX3096是引脚兼容，低功耗升级到行业标准'26LS32。它们在节省空间的QSOP包中可用。应用程序电信设备坚固的RS-422/RS-485/RS-423总线接收器用于静电敏感应用的接收器翻译水平.

与所有Maxim设备一样，所有引脚上都安装了防静电结构，以防止在操作和组装过程中遇到的静电放电(ESD)。MAX3095/MAX3096接收器输入有额外的保护，防止静电在正常运行中发现。Maxim的工程师开发了最先进的结构，以保护这些引脚免受±15kV的静电放电，而不会损坏。在一个ESD事件后，MAX3095/ MAX3096在没有锁存的情况下继续工作ESD保护可以通过几种方式进行测试。

接收机输入的特点是保护以下:1)±15kV使用人体模型2)采用IEC 1000-4-2(原名IEC 801-2)中规定的接触放电法±8kV3)±15kV采用IEC 1000-4-2(原名IEC 801-2)规定的气隙法ESD测试条件静电放电的性能取决于许多条件。联系Maxim获取一份记录测试设置、方法和结果的可靠性报告人体模型图4a为人体模型，图4b为低阻抗放电时产生的电流波形。这个模型由一个100pF的电容组成，对感兴趣的ESD电压充电。

然后通过一个1.5k的电阻器将其放电到器件中。IEC 1000-4-2自1996年1月以来，所有在欧洲共同体制造和/或销售的设备都必须满足严格的IEC 1000-4-2规格。IEC 1000-4-2标准涵盖了成品设备的ESD测试和性能;它并不专门指集成电路。MAX3095/MAX3096可以帮助您设计满足IEC 1000-4-2第4级(最高等级)的设备，不需要额外的防静电元件.
