一般的描述
The MAX1480A/MAX1480B/MAX1480C/MAX1490A/MAX1490B是完整的，电气隔离，RS-485/ RS-422数据通信接口解决方案的混合微电路。收发器,光耦合器。变压器在标准DIP封装中提供完整的接口。逻辑侧的一个+5V电源为接口两侧供电。MAX1480B/MAX1480C/MAX1490B具有减速速率驱动器，可最大限度地降低EMI，减少因端子不当引起的反射，允许在高达250kbps的数据速率下进行无错误数据传输。
MAX1480A/MAX1490A驱动器的旋转速率是不受限制的。允许高达2.5Mbps的传输速率。MAX1480A/B/C为半双工通信设计，而MAX1490A/B为全双工通信。驱动是短路电流限制和保护防止过度的功率损耗的热关机电路，使驱动器输出进入高阻抗状态。接收端输入具有故障安全特性，如果输入是开路，保证已知输出(RO低为MAX1480A/B/C, RO高为MAX1490A/B)。The MAX1480A/MAX1480B/MAX1480C/MAX1490A/MAX1490B典型承受1600VRMS(1分钟)或2000VRMS(1秒)。其隔离输出满足所有RS-485/RS-422规格。

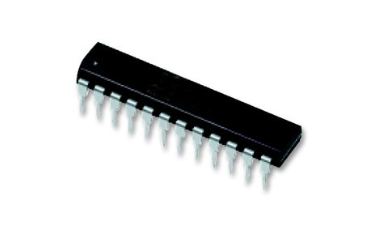

MAX1480A/B/C是一个28引脚的DIP封装，MAX1490A/B是一个24引脚的DIP封装应用程序独立的RS-485/RS-422数据接口收发器，用于电磁敏感的应用，工业控制局域网自动测试设备，HVAC/建筑控制网络.
使用FS引脚为隔离电源驱动器选择高和低开关频率。当FS较低时，驱动器在较低频率535kHz切换，当FS较高时，驱动器在较高频率725kHz切换。FS管脚有一个弱的内部上拉，当FS不连接时，它将设备切换到高频模式。在FS高或开路的情况下，空载电源电流降低约4mA，满载时可降低高达8mA。
为了最佳的性能和最小的电源电流，连接FS到Vcc或不连接。驱动器是短路电流限制和保护防止过度的功率损耗热关机电路，使驱动器输出进入高阻抗状态。接收端输入具有故障安全特性，如果输入是开路，则保证逻辑-高RO(逻辑-低RO)输出。在MAX1480A/B/C上，驱动输出通过将DE' high使能。驱动程序启用时间通常为MAX1480A 0.2us, MAX1480B 35us, MAX1480C 0.5us。允许设备在发送数据之前启用时间(参见典型操作特征中的驱动程序启用时间与温度图表)。当启用时，驱动输出功能为行驱动。当DE'较低时，驱动输出为高阻抗。当输出是高阻抗时，它们的作用是线接收器。
