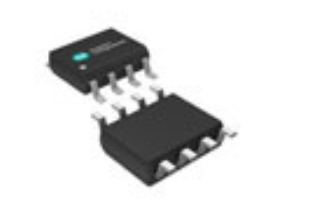

MAX4420。MAX4429和MXT429是单输出MOSFET驱动，用于将TTL/CMOS输入转换为高电压/高电流输出。低的1.592输出阻抗和6A峰值电流输出允许他们快速切换高电容功率mosfet。提高效率。40ns的延迟时间和25ns的上升或下降时间(在驱动2500pF到18V时)使MOSFET开关跃迁过程中的功率损耗最小化。MAX4420/MAX4429/MXT429接口很容易与CMOS或双极开关模式控制器，因为他们的逻辑输入在10uA下绘制。输出摆动到GND或电源轨道25mV内。其中MAX4420/MAX4429可以是4.5V到18V。MXT429是7V还是18V电源静态电流通常是45uA和450uA分别用于逻辑输入的低电平和高电平。MAX4420具有非反相输出。MAX4429和MXT429反向输出。duai驱动请参见MAX626/MAX627/MAX628和MAX4426/MAX4427/MAX4428数据表。

应用程序信息MAX4420/MAX4429/MXT429具有易于驱动的输入。然而，输入不能停留在ViH和ViL之间超过500ns。电源(VDD)输入必须总是连接在一起，输出(OUT)也是如此。电源旁路和接地非常重要，因为峰值电源和输出电流可以大于6A。地滴是逆变器负回压的一种形式，因此会降低延迟和过渡时间。在大的AV/At和/或大的交流电流下，振铃也可能是一个问题。

推荐的旁路电容是4.7uF(低ESR)电容与0.1uF陶瓷电容并行，安装在尽可能靠近设备的地方。如果可能的话，使用一个接地面，或者为nput和输出分开地返回。通过将592电阻与输出串联，铃声可以最小化，但这会降低输出过渡时间功耗MAX4420/MAX4429/MXT429的功耗由1)输入逆变器损耗3)输出电流(电容性或电阻性).
