一般的描述

iCE40 UltraLite系列是一款具有最佳逻辑、最小内存占用、低V/O计数、超低功耗的FPGA和传感器管理器，具有即时启动功能。它专为超低功耗的移动应用程序设计，如智能手机、平板电脑和手持设备。iCE40 Ultralite系列包括集成块，可以与几乎所有的移动传感器和应用处理器接口。iCE40 UltraLite系列还具有两个片上振荡器，10khz和48mhz。LFOSC (10khz)是理想的低功率功能在始终开应用，而HFOSC (48 MHz)可以用于唤醒活动嵌入式RGB PW

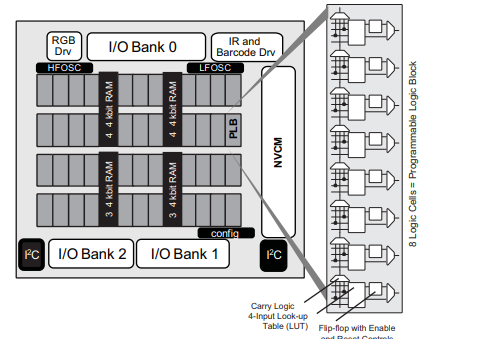

400毫安恒定电流红外驱动器输出提供了一个直接接口的外部LED应用，如IrDA功能。用户只需实现满足他们需求的调制逻辑，并将IR驱动器直接连接到LED上。不需要外部MOSFET或缓冲器。100ma条码仿真驱动程序输出为Barcode scannina等应用程序提供了直接接口。100毫安和400毫安驱动器也可以组合使用作为500毫安红外驱动器。在这种情况下，他们不能再单独的400 mA和100mA驱动器iCE40 UltraLite系列设备是移动应用程序执行IrDA等功能的目标。服务领导。条形码仿真。GPIO扩张器。SDIO水平转变。和其他自定义功能。iCE40 UltraLite系列具有两个器件密度为640或1K的loaic查找表(L UTs)，具有可编程I/O，可作为接口端口或通用L /O。它还拥有多达56 kbits的块传输模块来处理用户逻辑。

特性

灵活的逻辑架构两个具有640或1K LUTs的设备提供16球WLCSP套餐提供36球BGA套餐超低功率的设备先进的40纳米超低功耗工艺，典型的待机电流相当于35 μA42uw待机功耗嵌入式和分布式存储器高达56 kbits的sysMEMTM嵌入式块RAM两个加固接口两个可选的FIFO模式I2C接口，最高1mhz主人或奴隶两个芯片上的振荡器低频振荡器- 10khz高频振荡器- 48mhzRGE的硬化PWM电路.

红外LED的硬TX/RX脉冲逻辑电路24 mA电流驱动RGB LED输出三个驱动输出在每个设备用户可选择吸收电流高达24毫安400或500毫安电流驱动IR LED在每个设备中输出一个IR驱动用户可选择吸收电流高达400毫安能不能结合100ma条码驱动来形式 500 ma Ir 驱动程序100毫安电流驱动条形码模拟器在每个设备中输出一个条形码驱动器用户可选择吸收电流高达100毫安可以与400毫安红外驱动器结合使用吗作为 500 ma Ir 驱动程序灵活的芯片上的时钟8个低斜全球信号源，6个可以直接从外部引脚驱动一个锁相环与每个设备的动态接口.
