描述

L-ASC10(模拟和控制铁路- 10)是一个硬件管理(电力、热力和控制平面管理)与平台经理使用扩张器desianed 2或MachXO2 fpga来实现硬件管理控制功能的电路板L-ASC10(称为ASC)允许无缝扩展的电源电压和电流监控、温度监控、序列和保证金控制停尸房。ASC包括专用接口，支持与这些集中的硬件管理控制器交换监控sianal状态和out控制信号。

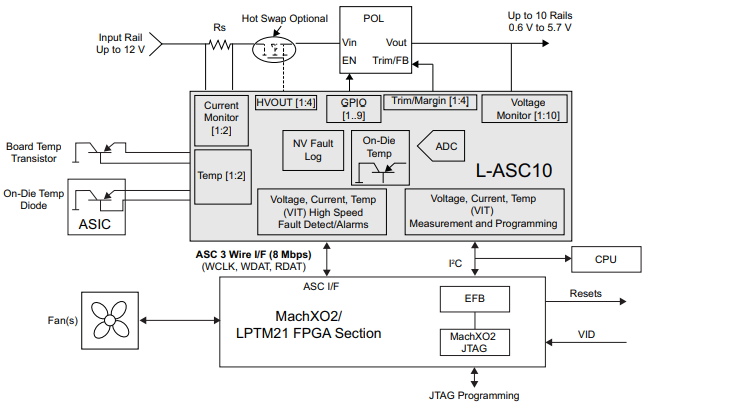

最多可以使用8个ASC设备来实现硬件管理系统ASC提供三种类型的模拟感知通道:如图2所示的电压(9个标准通道和一个高压通道)、电流(一个标准电压和一个高压)和温度(两个外部和一个内部)。每个模拟感觉通道通过两个独立的可编程比较器监控，以支持高/低和入/出(窗口比较)监控功能。电流检测通道具有可编程增益放大器和检测短路事件的快速故障检测(s1 us响应时间)。温度感应通道可以配置为与不同的外部晶体管或二极管配置一起工作。提供了9个通用5 V容错开路数字输入输出引脚，可用于控制DC-DC逆变器、低电压稳压器ldo和光耦系统，也可用于监控和通用逻辑接口功能。

四个高压充电冲击输出（HVOUT1-HVOUT4）可能会作为hiah-yoltace MOSFET驱动来控制hioh-side MOSFET开关。这些HVOUT输出也可以编程为静态qutput信号或开关输出(支持外部电荷泵实现)，在专用的占空比和频率下工作ASC装置包含四个微调输出，用于控制直流-直流转换器的输出电压。在各种负载条件下，使用二极环控制模式，每个电源输出电压通常可以保持在0.5%的容差范围内。内部的10位A/D转换器可以通过C总线监测电压和电流。ADC也用于微调hiork的数字闭环控制模式ASC还提供了记录多达16个状态记录到片上非易失性EEPROM存储器的能力。

每个记录包括电压，电流和温度监测信号以及数字输入和输出水平。专用ASC接口(ASC-/F)是一个可靠的seria通道，用于在可扩展的星型拓扑中与Platform Manager 2或MachXO2 FPGA通信。FPGA中的集中控制算法通过ASC-I/F监控信号状态并控制输出行为。ASC IPO接口被FPGA或外部微控制器用于ASC后台编程、接口配置和附加数据传输，如参数测量或VO控制或状态。例如，可以在IC总线上设置电压微调目标，并通过IPC总线读取测量的电压电流或温度值ASC还包括一个片上输出控制块(OCB)，允许某些报警和控制信号直接连接到GPIOs或hvout，绕过ASC- i /F，以获得更快的响应。OCB用于将快速电流故障检测信号直接连接到FPGA输入端。它也支持功能，如热插拔与可编程滞后控制器。
