ARINC 600外壳类型

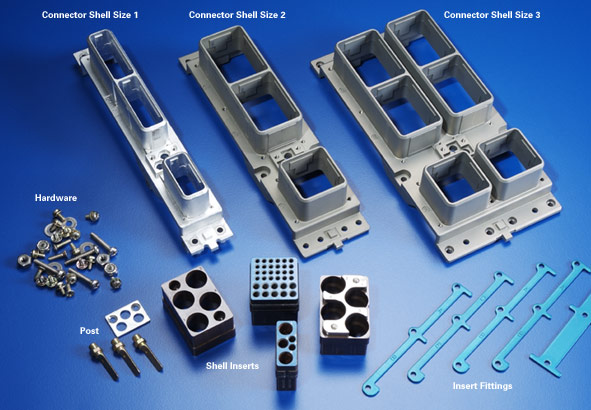

卡莱尔互连技术提供以下三种外壳类型，西安福川电子科技以满足所有ARINC 600 MCU标准尺寸的要求：
外壳1型插头设计用于容纳1个或更大的MCU托盘
外壳类型2插头旨在容纳2个MCU托盘或更大的托盘
外壳类型3插头旨在容纳4个MCU托盘或更大的托盘
请参考ARINC 600插入配置以选择适当的连接器插入以匹配您项目的外壳类型。
西安福川电子科技有限公司下图代表每种刀片类型的后视图。注意：在开发此页面时，ARINC尚未指定星号指示的插入代码（请参见图表中的最后两个插入）。

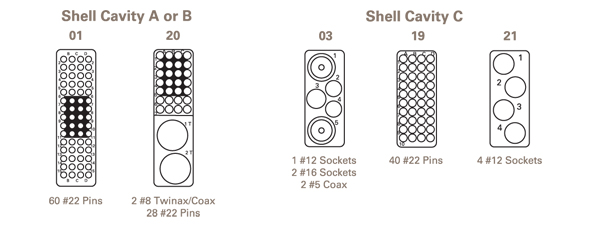

外壳尺寸1插头的插入配置

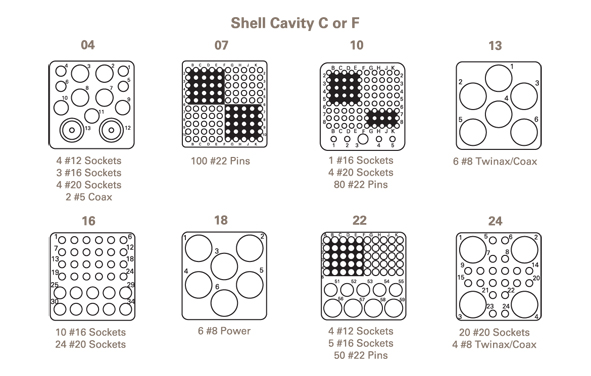

外壳尺寸2和3插头的插入配置
使用下表将所需的电缆与所需的连接器匹配。
| 电缆零件号 | ARINC 404 尺寸1 | ARINC 600 尺寸1 | ARINC 600 尺寸1RF | ARINC 600 尺寸5 |
|---|---|---|---|---|
| 532101 | LM522 | L5122 （IGES，步骤） | M5122 | P522 （IGES，STEP） |
| 432101 | LM522 | L5122 （IGES） | M5122 | P522 （IGES，STEP） |
| 352001 | LM3522 | L35122 | M35122 （IGES） | P3522 （IGES） |
| 3C058A | LM722 （IGES） | L7122 （IGES） | M7122 | 620021 |
| 3C142B | LM722 （IGES） | L7122 （IGES） | M7122 | 620021 |
| 311901 | LM722 （IGES） | L7122 （IGES） | M7122 | 620021 |
| 421601 | LM922 （IGES） | L9122 | M9122 | P922 |
| 311601 | LM922 （IGES） | L9122 | M9122 | P922 |
| 311501 | LM922 （IGES） | L9122 | M9122 | P922 |
| 421201 | LM122 | L1122 （IGES） | M1122 | P122 |
| 311201 | LM122 | L1122 （IGES） | M1122 | P122 |
| 310801 | LM022 （IGES） | 0 | M0122 | 不适用 |
| 310701 | 不适用 | L0102 （IGES） | 不适用 | 不适用 |
