ADC10065是一款单片CMOS模数转换器，能够以65兆采样每秒（MSPS）的速度将模拟输入信号转换为10位数字字。该转换器采用具有数字错误校正功能的差分，流水线架构和片上采样保持电路，可提供完整的转换解决方案，并最大程度地降低功耗，同时提供出色的动态性能。独特的采样保持级可产生400 MHz的全功率带宽。该器件采用3.0V单电源供电，包括参考电流在内，在65 MSPS时仅消耗68.4 mW。待机功能可将功耗降至14.1 mW。
差分输入提供2.0 V P-P，1.5 V P-P，1.0 V P-P的满量程可选输入摆幅，并可能具有单端输入。建议充分利用差分输入以实现最佳性能。内部+ 1.2V精密带隙基准电压源用于设置ADC满量程范围，还允许用户为需要提高精度的应用提供缓冲基准电压源。输出数据格式是用户选择的偏移二进制或二进制补码。

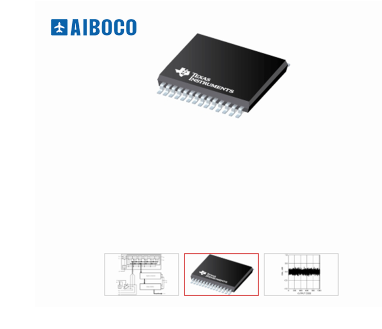

该器件采用28引线TSSOP封装，可在−40°C至+ 85°C的工业温度范围内工作。
关键规格：
单+ 3.0V操作
可选2 V P-P，1.5 V P-P或1 V P-P满量程输入
400 MHz -3 dB输入带宽
低功耗
待机模式
片内基准电压源和采样保持放大器
偏移二进制或二进制补码数据格式
单独的可调输出驱动器电源，可容纳2.5V和3.3V逻辑系列
28引脚TSSOP封装
分辨率10位
转换率65 MSPS
全功率带宽400 MHz
DNL±0.3 LSB（典型值）
SNR（f IN = 11 MHz）59.6 dB（典型值）
SFDR（f IN = 11 MHz）−80 dB（典型值）
功耗65 MHz 68.4 mW
