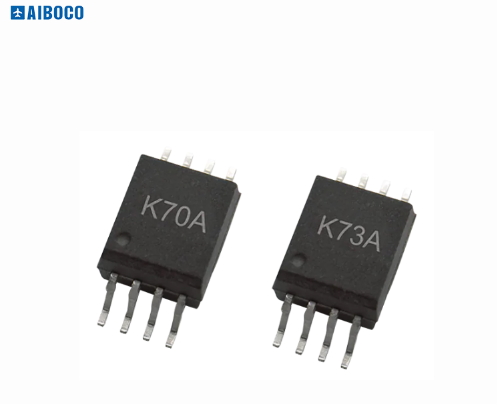

Broadcom ACPL-K70A/K73A高速光电耦合器

Broadcom ACPL-K70A/K73A高速光电耦合器是采用LED和集成高增益光电检测器的高增益系列耦合器。这样即可在输入和输出之间实现超高电流传输比。这些光电耦合器具有用于光电二极管和输出级的独立引脚，可实现LVTTL兼容饱和电压和高速运行。VCC和VO端子连接在一起，实现传统的光电达林顿操作。这些ACPL-K70A/K73A光电耦合器具有低输入电流、大电流增益、低功耗特性，可通过基极接入调整增益带宽。

ACPL-K70A/K73A光电耦合器是表面贴装器件，采用行业标准的加长SOIC-8封装。该加长SOIC-8不需要在PCB上设通孔。ACPL-K70A/K73A高速光耦合器非常适合用于LVTTL/LVCMOS或其他低功耗应用。

特性

• 低功耗

• 高电流传输比

• 加长SO-8封装

• LVTTL/LVCMOS兼容输出

• 可通过基极接入调整增益带宽

规范

• 电源电压范围VCC：3.3V至18V

• 正向输入电流范围IF(ON)：0.04mA至12mA

• 工作温度范围：-40°C至105°C

• 正向输入电压VF(OFF)：0.8V

• 输出电流IO(AVG)：25mA

安全

• 通过UL1577认证：5000VRMS/1分钟

• CSA批准

• 符合IEC 60747-5-5认证的增强绝缘

应用

• EIA RS-232C/低输入电流线路接收器

• 低功耗系统：

• 接地隔离

• 线路电压状态指示器

• 低输入功耗

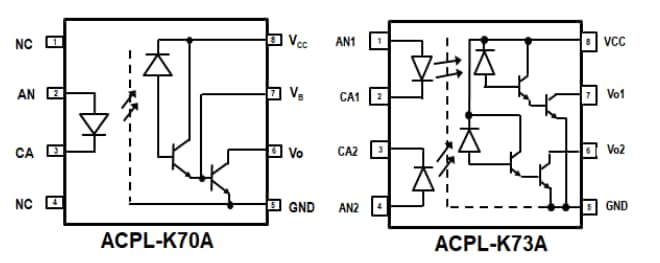

功能框图

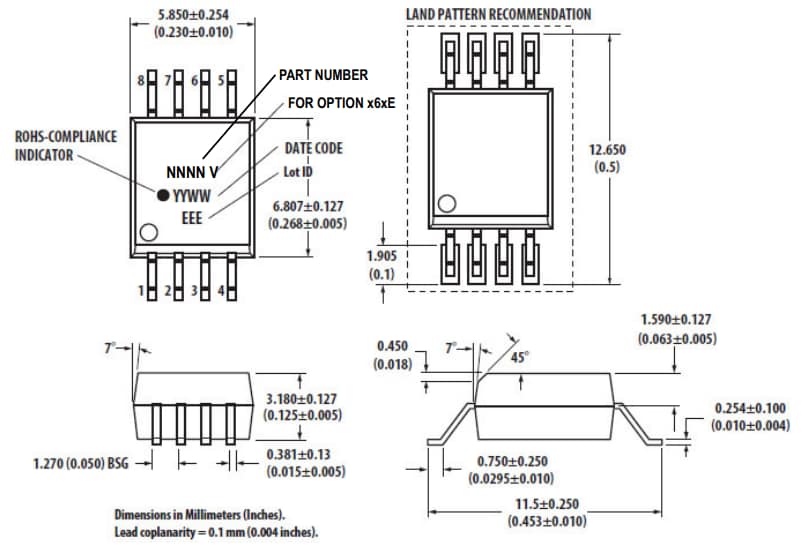

封装概述图
