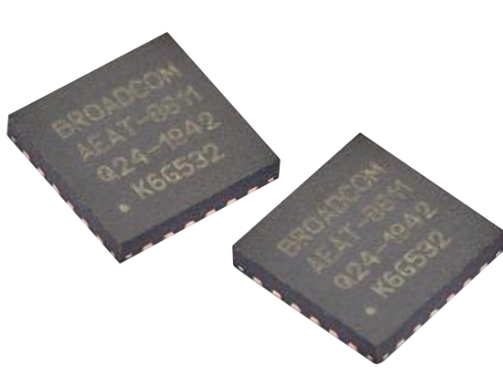

Broadcom AEAT-8811可编程角度磁性编码器提供10、12、14或16位绝对分辨率，无偏移校准。这些磁性编码器IC可360°旋转提供精确的角度测量。AEAT-8811编码器采用集成的霍尔传感器元件，可在一个器件中进行复杂的模拟和数字信号处理。简单的两极磁铁通过垂直旋转并与器件中心对齐来产生必要的磁场。这些编码器是用户可编程器件，具有零位置、方向和索引宽度，并可选择零延迟模式选项。

AEAT-8811磁性编码器是多功能解决方案，采用坚固的架构，支持各种应用。这可以测量和传送绝对信号和增量信号。这些编码器的工作温度范围为-40°C至125°C，采用紧凑型QFN-24 (5mm x 5mm) 封装。典型应用包括无刷直流电机和步进电机、旋转变压器和电位器替代品、工业自动化和机器人以及工业缝纫机和纺织设备。

特性

• 可选10、12、14或16位绝对分辨率

• ABI UVW的增量输出：

• 32、64、128、256、512、1024、2048、4096、50、100、200、400、800、1000、2000和4000 CPR

• PWM输出模式

• 用户可编程的零位、方向和索引宽度

• 可选零延迟模式选项

• 可编程滞后

• 2线或3线SSI选项可选：

• 可选3线SSI选项，在三态模式下具有初始数据输出

• 紧凑型QFN-24 (5mm × 5mm) 封装

• 符合RoHS指令

• 无需编程即可进行偏移校准

应用

• 无刷直流电机和步进电机

• 替代旋转变压器和电位器

• 工业自动化和机器人技术

• 工业缝纫机和纺织品设备

规范

• 电源电压：5V

• 增量输出频率fMAX：1MHz

• 负载电容CL：15pF

• 输出采样率fS：10MHz

• UVW输出：1至8个极性对

• 宽工作温度范围：-40°C至+125°C
