Broadcom ACHS-719x电流传感器IC是基于霍尔效应的完全集成的隔离式线性电流传感器器件系列中的一员。这些器件设计用于工业、商业和通信系统中的交流或直流电流检测。ACHS-719x电流传感器IC包含一个精确的低偏移线性霍尔电路，铜导电路径位于芯片表面附近。流过该铜导电路径的施加电流可产生磁场，在该磁场中，差分霍尔传感器会转换成比例电压。通过靠近霍尔传感器的磁信号，在整个工作环境温度范围内优化电流传感器IC精度。
ACHS-719x电流传感器IC具有0.7mΩ（典型值）内部导体电阻、低噪声模拟信号路径以及超稳定输出失调电压。这些电流传感器IC的工作温度范围为-40ºC至110ºC，单电源电压为5V。ACHS-719x IC采用紧凑型表面贴装SO-8封装，符合全球监管安全标准。典型应用包括电动自行车、电机相位和导轨电流检测、太阳能逆变器、充电器和转换器以及开关电源。
输出电压与交流或直流电流成比例
电源电压的比例输出
5V单电源操作
内部导体电阻：0.7mΩ（典型值）
检测电流范围：±10A至±50A
输出灵敏度范围：40mV/A至185mV/A
低噪声模拟信号路径
极其稳定的输出失调电压
器件带宽通过FILTER引脚设置：
80kHz典型带宽，带1nF滤波电容器
经过工厂预设，精度高
近零磁滞
工作TA上最大输出误差为±6.0%
共模瞬变抗扰度：>25kV/μs
宽工作温度范围：-40°C至+110°C

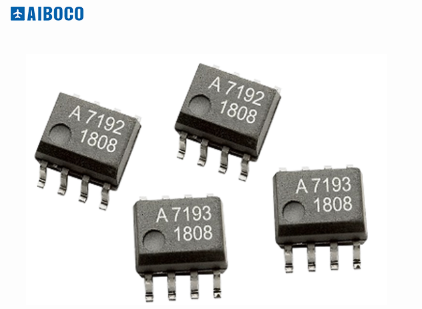

小尺寸和薄型SO-8封装
全球安全认证：
UL/cUL和IEC/EN 62368-1 (Viorm=567Vpeak)
隔离电压：3kVrms（1分钟）
低功耗逆变器电流检测
电动自行车
电机相位和供电轨电流检测
太阳能逆变器
充电器和转换器
开关电源
