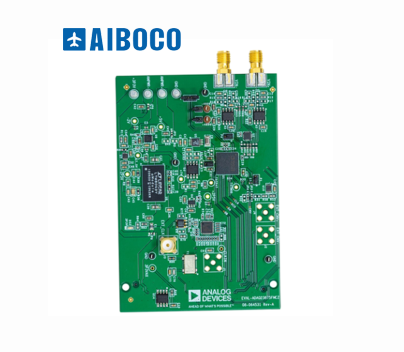

Analog Devices Inc. EVAL-ADAQ23875FMCZ评估板为ADAQ23875 μModule®数据采集解决方案提供一个演示和开发平台。ADAQ23875 μModule在单个器件中集成了多个常见信号处理和调理模块，包括一个低噪声、全差分模数转换器 (ADC) 驱动器、一个稳定的基准缓冲器、一个高分辨率、16位、15MSPS逐次逼近寄存器 (SAR) ADC以及实现最佳性能所需的关键无源元件。
EVAL-ADAQ23875FMCZ评估板包括采用BGA100封装的预安装ADAQ23875、4.096V或2.048V基准、获得必要电源轨用的板载电源以及800MHz时钟分配IC。
Analog Devices Inc. EVAL-ADAQ23875评估板设计用于与EVAL-SDP-CH1Z高速控制器板搭配使用。EVAL-ADAQ23875评估板通过PCB底部的160引脚连接器与EVAL-SDP-CH1Z板连接。EVAL-SDP-CH1Z板需要12V壁式适配器供电。该高速控制器板 采用Xilinx® Spartan 6和ADSP-BF527处理器，通过USB 2.0高速端口连接PC。该高速控制器板支持通过USB从PC配置和捕获子板上的
数据。
评估ADAQ23875 μModule数据采集解决方案
设计用于与EVAL-SDP-CH1Z高速控制器板搭配使用
PC GUI软件支持时域、频域控制和数据分析
多功能模拟信号调理电路
板载基准、LDO和电源电路
跳线支持选择电压基准、电源和可选的放大器电路
SMA连接器实现来自低噪声、音频精密信号源的模拟输入
SMA连接器，用于可选外部时钟
测试点和单列直插式接头，可访问板载信号
关键元器件
AQ23875 μModule，采用BGA100封装
LTC6655电压基准
ADR4520电压基准
LTM8049 反相μModule直流-直流转换器
AD9513 800MHz 时钟分配IC
ADP7118 LDO稳压器
ADP7183 LDO稳压器
LT3023 LDO稳压器
ADA4899高速运算放大器
ADG774四通道2:1多路复用器
运行Windows 10或更高版本的PC
EVAL-SDP-CH1Z高速控制器板 (SDP-H1)
低噪声、精密信号源（例如SYS-2700系列）
标准USB A转USB Mini-B电缆
适用于16位测试的带通滤波器（基于信号频率的值）
