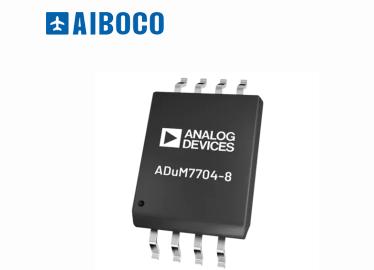

Analog Devices Inc. ADUM7704 16位隔离式Σ-Δ调制器将模拟输入信号转换为高速单比特数据流。该器件采用基于Analog Devices iCoupler®技术的片上数字隔离。该调制器的工作电源电压范围为4.5V至20V (VDD1)。它可以接受±50mV（±64mV满量程）伪差分输入信号。伪差分输入适合在需要电气隔离的高电压应用中进行并联电压监控。
特性
主时钟输入频率：5MHz至21MHz
失调漂移与温度：±0.25μV/°C（最大值）
SNR：82dB（典型值）
16位，无失码
满量程模拟输入电压范围：±64mV
ENOB：13位（典型值）
IDD1：10mA（最大值）
板载数字隔离器
工作温度范围
−40°C至+125°C（16引脚SOIC_W）
−40°C至+105°C（8引脚SOIC_IC）
高隔离共模瞬态抗扰度：
150kV/μs（最小值），VDD2 =3.3V
宽体SOIC
16-lead SOIC_W
8引脚SOIC_IC，爬电距离更长
安全和法规批准
DIN V VDE V 0884-10：VIORM = 1270 VPEAK
DIN V VDE V 0884-11：VIORM = 1060 VPEAK （待定）
5700Vrms，持续1分钟，符合UL 1577标准
UL认证
CSA元件认可通知5A
VDE符合性证书
应用
分路电流监控
交流电机控制
电源和太阳能逆变器
风力发电机逆变器
模数和光隔离器替代方案
