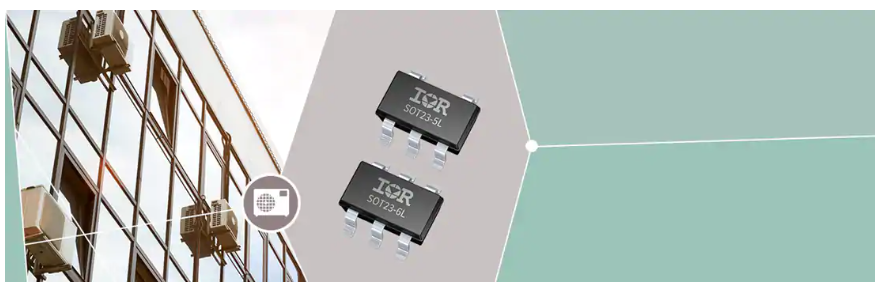

Infineon EiceDRIVER™低侧栅极驱动器IC选用低压电路，采用先进的高压栅极驱动器技术以及先进的0.13µm工艺。Infineon的这些制造技术实现大电流栅极驱动器，采用行业标准DSO-8、小尺寸SOT-23和WSON封装，用于高功率密度应用。该驱动器提供全系列单低侧和双低侧栅极驱动器IC，可灵活地选择输出电流、逻辑配置、封装和保护功能。保护特性包括欠压闭锁 (UVLO)、集成过流保护 (OCP) 和真正差分输入 (TDI)。另外还可提供符合汽车级标准的器件。
英飞凌1ED4417x低侧栅极驱动器设计用于接地参考栅极驱动应用，例如需要过流保护 (OCP) 的数字控制功率因数校正 (PFC) 电路。OCP通常使用电流测量电路实现，具有诸如LM293的比较器以及电阻器和电容器网络。1ED4417x通过集成OCP比较器可节省高达20%成本和50%空间，其具有±5%精确电流检测阈值容差。1ED44176N01F还在同一个引脚上集成了故障输出报告至控制器和驱动器使能功能。
低侧栅极驱动器应用
应用
用于单端拓扑的通用低侧驱动器
数字控制PFC或数字电源
住宅和商用空调
家用电器
工业应用
SMPS
典型接线图
