MA HE放大器上的MACOM MAGX-100027 50V GaN

MACOM MAGX-100027 Si上的50V GaN（硅上的氮化镓）HEMT（高电子迁移率晶体管）放大器是针对DC至2.7GHz频率操作进行了优化的高功率器件。MAGX-100027放大器支持CW（连续波）和脉冲操作，峰值输出功率范围为15W至300W。每个器件都集成了一对隔离的对称放大器，并在内部进行了预匹配。

MAGX-100027 Si HEMT放大器上的GaN采用无铅TO-272S-2，TO-272S-4I和DFN14封装。

特征

• 0MHz至2700MHz频率范围

• 适用于线性和饱和应用

• 连续波和脉冲操作

• 内部预先匹配

• 260°C回流焊兼容

• 50V操作

• 经过100％射频测试

• 符合RoHS

• 套餐选项

• TO-272S-2

• TO-272S-4I

• DFN14

应用领域

• 航空电子

• 军事广播

• 蜂窝基础设施

• 雷达

• 射频能量

• 测试与量测

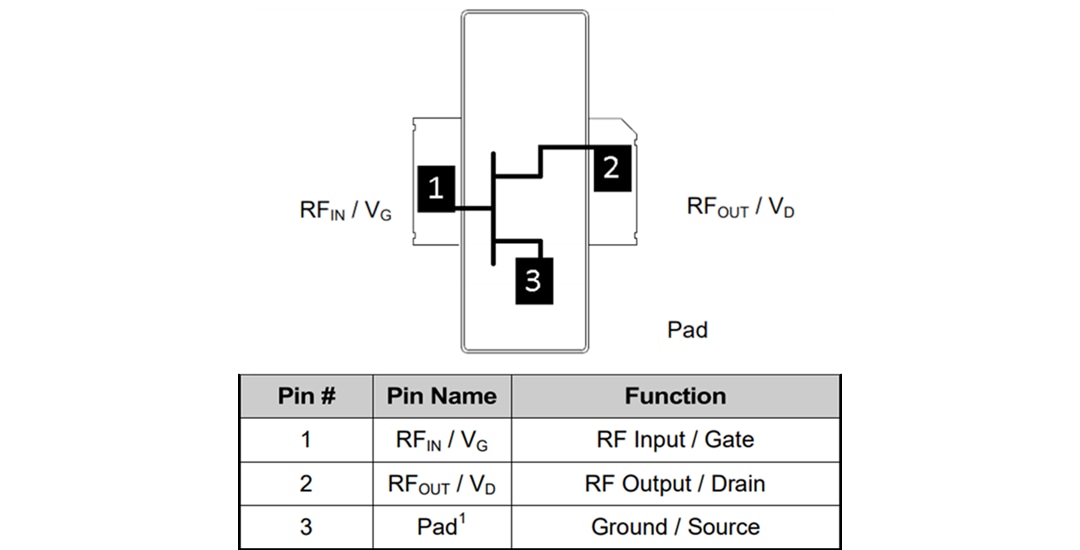

TO-272S-2引脚配置

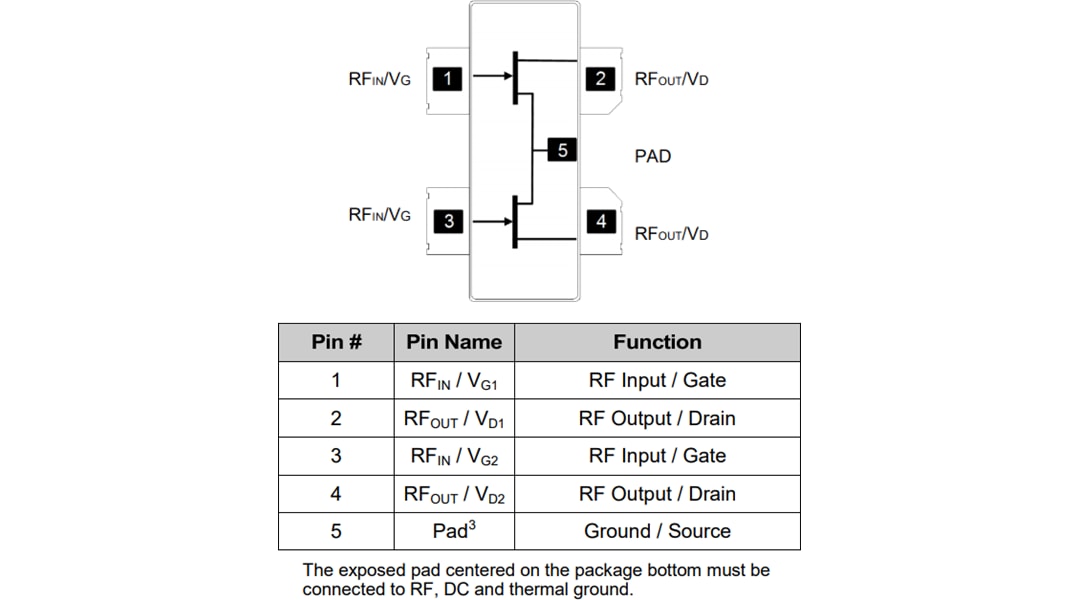

TO-272S-4I引脚配置

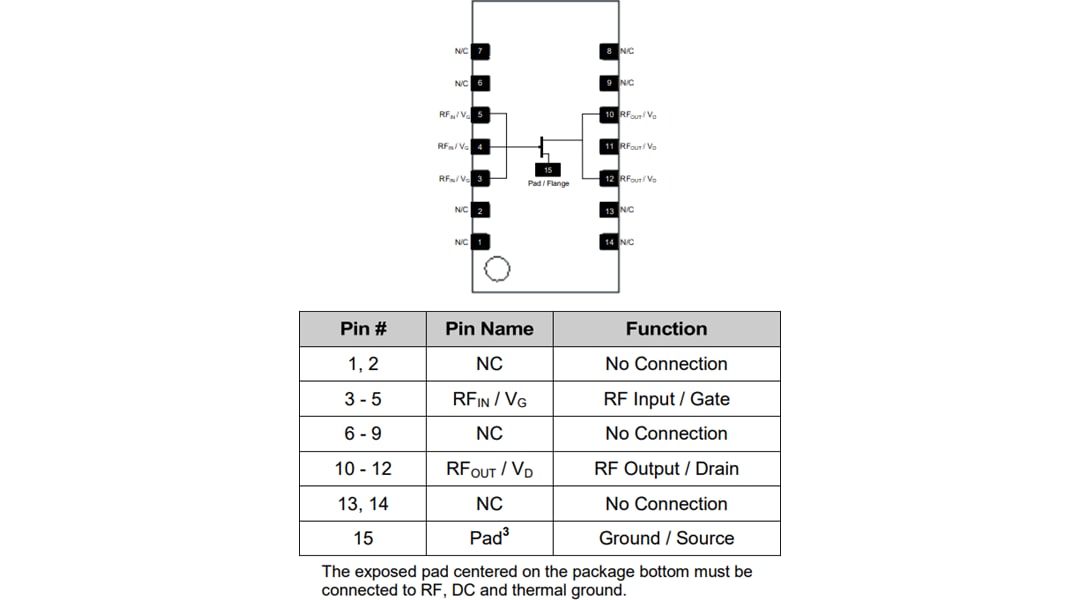

DFN15引脚配置

零件号	数据表	增益	封装 / 箱体
		16.3分贝	TO-252S-4
MAGX-100027-050C0P		16.8分贝	TO-272S-2
MAGX-100027-100C0P		16.8分贝	TO-272S-2
MAGX-100027-015S0P		17.5分贝	DFN-15
MAGX-100027-015STP		17.2分贝	DFN-15
MAGX-100027-050CTP		16.8分贝	TO-272S-2
MAGX-100027-100CTP		17.2分贝	TO-272S-2
MAGX-100027-300CTP		16.3分贝	TO-252S-4

零件号
MAGX-100027-300C0P
MAGX-100027-050C0P
MAGX-100027-100C0P
MAGX-100027-015S0P
MAGX-100027-015STP
MAGX-100027-050CTP
MAGX-100027-100CTP
MAGX-100027-300CTP
