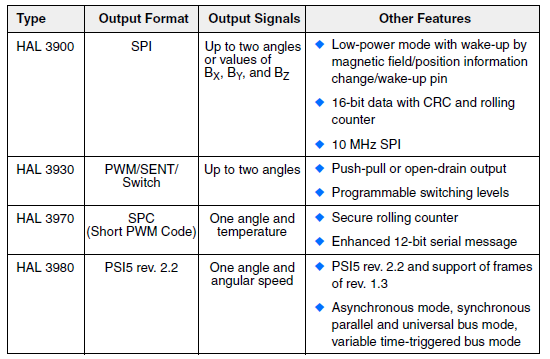

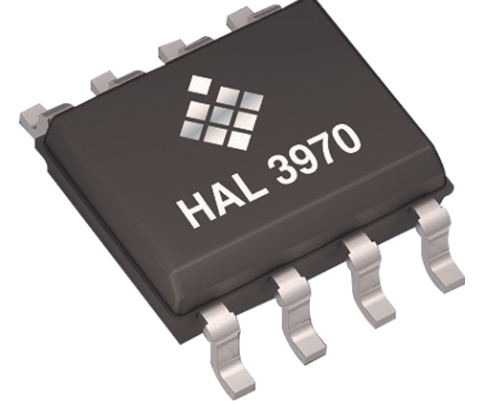

具有SPC接口的TDK-Micronas HAL 39x3D位置传感器可提供杂散场的线性和旋转位置检测，并符合符合ISO 26262的要求。该系列包括四个传感器，包括SPI接口和各种低功耗模式，PWM / SENT接口和开关输出，具有触发脉冲和ID选择的SPC（短PWM代码）输出以及PSI5接口。传感器可以测量360°角度范围和线性运动。HAL 39xy传感器可提供33个等距分布式设定值或17个可变设定值的设定值线性化。TDK-Micronas HAL 39xy杂散鲁棒3D位置传感器专为汽车和工业应用而设计。
高达360°的精确角度测量和线性位置检测
3D位置检测
抵抗杂散磁场
符合ASIL-B标准（符合ISO 26262的SEooC）
3.0V至16V宽电源电压范围
可配置的输出压摆率
0.1kHz至2kHz PWM频率（最高13位）
根据SAE J 2716修订版发送。4
PSI5接口根据修订版。2.2
T A = –40°C至+ 150°C
支持三种不同的SENT框架
H.1：两个12位快速通道（位置和温度或磁振幅）
H.2：12位快速通道
H.4：12位安全单传感器
具有ID选择模式，滚动计数器，温度信息的SPC接口
具有低功耗模式的SPI接口（从机）
通过传感器的输出引脚或VSUP进行HAL 3980编程
底盘位置
涡轮增压器执行器
阀门位置检测
废气再循环（EGR）
换档位置
转向角
油位测量
离合器位置
变速箱位置检测
