Microchip Technology PIC18F27Q84, PIC18F47Q84、PIC18F47Q84和PIC18F57Q84 8位微控制器将诸多内核独立外设 (CIP) 与控制器局域网灵活数据速率 (CAN FD) 结合在一起。这些器件上包含许多额外通信外设，例如SPI、I2C和两个UART，可处理智能应用的各种有线和无线（使用外部模块）通信协议。与CIP集成功能结合，该功能可实现针对电机控制、电源、传感器、信号和用户界面应用的各种功能。而且，PIC18F27Q84、PIC18F47Q84和PIC18F57Q84 MCU包含一个带计算和情景切换扩展的12位ADC，可实现自动信号分析以降低应用的复杂性。

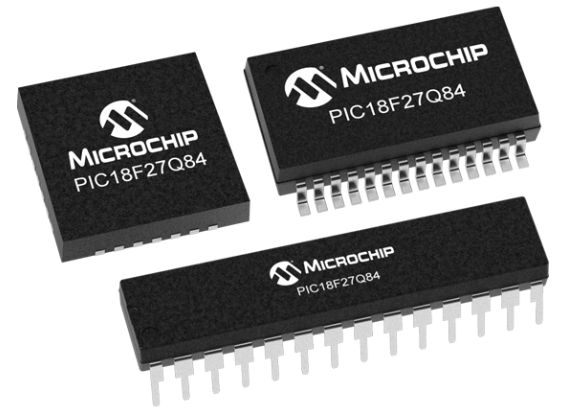

Microchip Technology PIC18F27Q84、PIC18F47Q84和PIC18F57Q84 MCU采用28引脚、40引脚和44引脚封装，包括128KB闪存程序存储器。

特性

• 128KB闪存程序存储器

• 16MIPS/DMIPS CPU速度

• 12800字节SRAM

• 1024字节EEPROM

• 数字通信外设

• 3个UART模块

• LIN主/从器件、DMX模式、DALI齿轮和设备协议

• SPI/I2C

• 3个8位和3个16位定时器

• CAN灵活数据速率 (FD) 模块

• 在CAN FD或CAN 2.0B模式下工作

• 八个直接内存访问 (DMA) 控制器

• 数据传输功能

• 用户可编程的源和目标大小

• 硬件和软件触发的数据传输

• 带计算和情景切换功能的模数转换器 (ADC)

• 输入信号自动数学功能：

• 平均、滤波器计算、过采样和阈值比较

• 4个单独的背景（设置和结果）单独保存和访问

• 可以通过固件或DMA访问情景

• 五个内部模拟通道

• 硬件电容分压器 (CVD) 支持：

• 触摸或接近时，自动触摸采样，缩小软件尺寸，降低CPU使用率

• 向量中断功能通用定时器 (UTMR)

• 两个可定制的16位定时器

• 结合在一起，创建更大位定时器

• 可选择的高/低优先级

• 三个指令周期的固定中断延迟

• 可编程向量表基址

• 向后兼容以前的中断功能

• 8位数模转换器 (DAC)

• 2个比较器 (CMP)

• 四个16位脉宽调制器 (PWM)

• 数据信号调制器 (DSM)

• 带存储器扫描功能的可编程CRC

• 工作温度范围：-40°C至+125°C

• 封装选项

• 28引脚：SPDIP、SOIC、SSOP、VQFN

• 40引脚：PDIP、VQFN

• 44引脚：TQFP

• 48引脚：VQFN

应用

• 工业

• 电机控制

• 电源

• 传感器网络

• 用户界面

文档

• 数据手册

• 产品简介

• 概述

• 编程规范

• CAN FD模块

• 通用定时器 (UTMR) 模块
