Qorvo QPQ1214 LTE SAW（表面声波）三工器滤波器模块是一款高性能SAW三工器，优化用于LTE 12和13频段。QPQ1214包括三个SAW冲模以及无源SMT元件。该器件采用专有的温度补偿工艺技术，可将SAW器件的频率温度系数降低近50%。

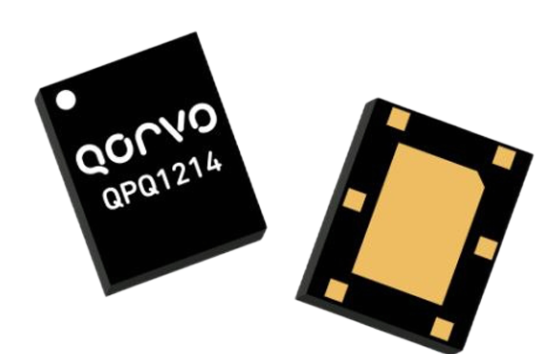

Qorvo QPQ1214 LTE SAW三工器滤波器模块采用紧凑的6引脚4mm x 5mm SMT封装，工作温度范围为+25°C至+70°C。

特性

• 工作频率

• 698MHz至716MHz

• 779MHz至756MHz

• 777MHz至787MHz

• 频段

• B12 UL

• B12/B13 DL

• B13 UL

• 温度补偿SAW (TC-SAW)

• 大功率，30dBm工作

• 可用带宽：17MHz（707.5MHz时）

• 可用带宽：27MHz（742.5MHz时）

• 可用带宽：11MHz（782.0MHz时）

• 内部匹配，实现50Ω运行

• 插入损耗：3.0dB

• 工作温度范围：+25°C 至+70°C

• 6引脚I/O配置

• 4.00mm x 5.00mm x 1.06mm表面贴装器件

• 符合RoHS指令，不含铅

应用

• LTE频段12和频段13

• 基站基础设施

• 小型蜂窝

• 网络中继器

• 无线设备

• 通用无线
