MSP430™超低功耗（ULP）FRAM平台结合了独特的嵌入式FRAM和整体超低功耗系统架构，从而使创新者可以在降低能源预算的情况下提高性能。FRAM技术将SRAM的速度，灵活性和耐用性与低得多的闪存的稳定性和可靠性结合在一起。
MSP430FR5969-SP的超低功耗架构展示了七个低功耗模式，这些模式经过优化以实现高能效的分布式遥测/内务处理系统。
MSP430FR5969-SP的集成混合信号功能使其非常适合下一代航天器中的分布式遥测应用。对单事件闩锁和总电离剂量的强大免疫力使该器件能够在各种空间和辐射环境中使用。
辐射硬度保证
扩展温度操作（–55°C至105°C）（1）
单事件闩锁（SEL）在125°C时免疫至72 MeV.cm 2 / mg
辐射批量验收测试达50 krad

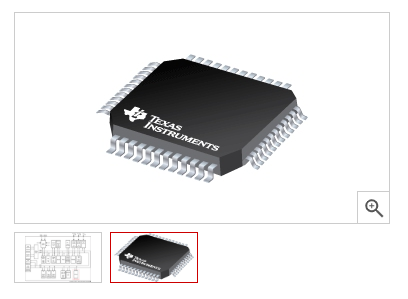

48引脚VQFN塑料封装
单控制基线
扩展产品变更通知
产品可追溯性
延长产品生命周期
嵌入式微控制器
最高16MHz时钟的16位RISC架构
宽电源电压范围
（1.8V至3.6V）（2）
优化的超低功耗模式
活动模式：大约100 µA / MHz
待机（带有VLO的LPM3）：0.4 µA（典型值）
实时时钟（LPM3.5）：0.25 µA（典型值）（3）
关断（LPM4.5）：0.02 µA（典型值）
超低功耗铁电RAM（FRAM）
高达64KB的非易失性存储器
超低功耗写入
以每字125 ns的速度快速写入（4KB中的64KB）
统一内存=程序+数据+单个空间存储
10 15写周期耐久性
防辐射和非磁性
智能数字外围设备
32位硬件乘法器（MPY）
3通道内部DMA
具有日历和闹钟功能的实时时钟（RTC）
五个16位定时器，每个定时器最多具有七个捕获/比较寄存器
16位循环冗余校验器（CRC）
高性能模拟
16通道模拟比较器
具有内部基准
电压源和采样保持功能以及多达16个外部输入通道的12位模数转换器（ADC）
多功能输入/输出端口
可访问的位，字节和字明智（成对）
在所有端口上从LPM进行的边缘可选唤醒
所有端口上的可编程上拉和下拉
代码安全性和加密
128位或256位AES安全加密和解密协处理器
用于随机数生成算法的随机数种子
增强型串行通讯
硬件UART
具有多个从机寻址的I 2 C
SPI
具有自动波特率检测的UART
IrDA编码和解码
SPI
eUSCI_A0和eUSCI_A1支持
eUSCI_B0支持
灵活的时钟系统
具有10种可选的工厂调整频率的固定频率DCO
低功耗低频内部时钟源（VLO）
32kHz晶体（LFXT）
高频晶体（HFXT）
开发工具和软件
带有EnergyTrace ++™技术的免费专业开发环境
开发套件（MSP-TS430RGZ48C）
有关完整的模块说明，请参见《MSP430FR58xx，MSP430FR59xx，MSP430FR68xx和MSP430FR69xx系列用户指南》。
（1）请参考“规格”部分中的MSP430FR5969-SP EM寿命降额表。
（2）最小电源电压受SVS电平限制。
（3） RTC由3.7pF晶振提供时钟。
