使用“始终开启”的超低功耗系统控制器可以显着降低手持设备（如手机和平板电脑）的功耗。这些控制器可以充当传感器中心，并监视用户刺激（例如，读取惯性传感器或触摸传感器）以及重要的系统参数（如电池运行状况和温度），同时关闭需要大量电源的应用处理器和触摸屏控制器。然后，微控制器可以根据用户输入或需要CPU干预的故障条件来“唤醒”系统。
MSP430F525x系列是1.8V分离轨I / O产品组合的最新产品（以前仅在MSP430F522x上可用），并且是专门为“始终在线”的系统控制器应用而设计的。1.8-VI / O允许与应用处理器和其他设备的无缝接口，而无需外部电平转换，而MCU的主要电源可以位于更高的电压轨上。

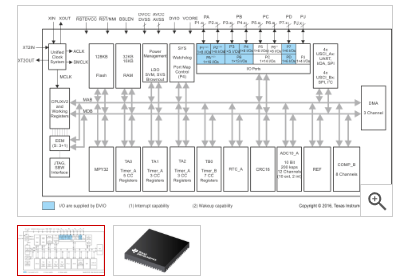

与MSP430F522x相比，MSP430F525x提供多达四倍的RAM（32KB）和两倍的串行接口（四个USCI_A和四个USCI_B）。MSP430F525x还具有四个16位定时器，一个高性能10位ADC，一个硬件乘法器，DMA，一个比较器和一个具有报警功能的RTC模块。MSP430F525x从闪存运行的活动模式下的功耗为290 µA / MHz（典型值），而在待机模式下（LPM3）的功耗为1.6 µA（典型值）。MSP430F525x可以在3.5 µs（典型值）内切换到活动模式，非常适合“始终在线”的低功耗应用。
MSP430F525x的主要优点如下：
高达32KB的RAM允许复杂的传感器集线器算法和高级别的聚合，例如键盘控制和电源管理。
四个USCI_A和四个USCI_B模块允许八个并发的专用硬件串行接口（例如，四个I 2 C和四个SPI），用于与传感器或外围设备的快速而稳定的通信。
在1.8V电压轨中最多可以使用35个I / O。
双电源电压装置
由单独的外部电源供电：1.62 V至1.98 V
多达35个通用I / O，带有多达16个外部中断
串行通讯
由外部电源供电：3.6 V至1.8 V
多达18个通用I / O，多达8个外部中断
主电源（AVCC，DVCC）
低压接口电源（DVIO）
超低功耗
主动模式（AM）：所有系统时钟在8 MHz，3.0 V时为290 µA / MHz，执行闪存程序（典型值）在8 MHz，3.0 V，RAM程序执行时（典型）为150 µA / MHz
待机模式（LPM3）：带有晶体，看门狗和电源管理器的实时时钟（RTC）可运行，完全保留RAM，快速唤醒：2.2 V时为2.1 µA，3.0 V时为2.3 µA（典型值）低功耗振荡器（VLO） ），通用计数器，看门狗和电源管理器正常工作，完全保留RAM，快速唤醒：在3.0 V时为1.6 µA（典型值）
关断模式（LPM4）：完全保留RAM，电源管理器正常运行，快速唤醒：在3.0 V时为1.3 µA（典型值）
关断模式（LPM4.5）：在3.0 V时为0.18 µA（典型值）
从待机模式中唤醒，时间为3.5 µs（典型值）
16位RISC架构，扩展的内存，高达25MHz的系统时钟
灵活的电源管理系统
完全集成的LDO，具有可编程调节的内核电源电压
电源电压监控，监视和节电
统一时钟系统
FLL控制回路可实现频率稳定
低功耗低频内部时钟源（VLO）
低频微调内部参考源（REFO）
32 kHz手表晶体（XT1）
高达32 MHz（XT2）的HF晶体
具有五个捕捉/比较寄存器的16位定时器TA0，Timer_A
具有三个捕捉/比较寄存器的16位定时器TA1，Timer_A
具有三个捕捉/比较寄存器的16位定时器TA2，Timer_A
具有七个捕获/比较影子寄存器的16位定时器TB0，Timer_B
四个通用串行通讯接口
我2 ç
同步SPI
具有自动波特率检测功能的增强型UART
IrDA编码器和解码器
同步SPI
USCI_A0，A1，A2，A3分别支持：
USCI_B0，B1，B2，B3分别支持：
具有内部基准，采样保持的10位模数转换器（ADC）
比较器
硬件乘法器支持32位运算
板载串行编程，无需外部编程电压
3通道内部DMA
具有RTC功能的基本计时器
设备比较总结了可用的家庭成员和软件包
