MSP430™超低功耗（ULP）FRAM平台结合了独特的嵌入式FRAM和整体超低功耗系统架构，从而使创新者可以在降低能源预算的情况下提高性能。FRAM技术将SRAM的速度，灵活性和耐用性与低得多的闪存的稳定性和可靠性结合在一起。
MSP430 ULP FRAM产品组合由各种设备组成，这些设备具有FRAM，ULP 16位MSP430 CPU和针对各种应用的智能外设。ULP架构展示了七个低功耗模式，这些模式经过优化，可在能源紧张的应用中延长电池寿命。

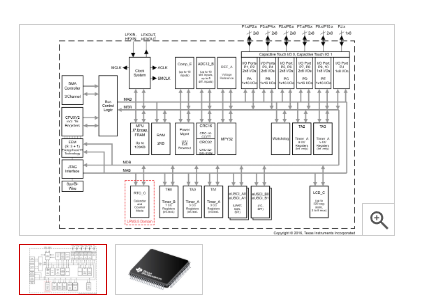

嵌入式微控制器
最高16MHz时钟的16位RISC架构
3.6 V至1.8 V的宽电源电压范围（最低电源电压受SVS电平限制，请参见SVS规格）
优化的超低功耗模式
活动模式：大约100 µA / MHz
待机（带有VLO的LPM3）：0.4 µA（典型值）
实时时钟（RTC）（LPM3.5）：0.35 µA（典型值）（1）
关断（LPM4.5）：0.02 µA（典型值）
超低功耗铁电RAM（FRAM）
高达128KB的非易失性存储器
超低功耗写入
以每字125 ns的速度快速写入（64 KB在4 ms内）
统一内存=程序+数据+单个空间存储
10 15写入周期耐久性
防辐射和非磁性
智能数字外围设备
32位硬件乘法器（MPY）
三通道内部直接存储器访问（DMA）
具有日历和闹钟功能的RTC
五个16位定时器，每个定时器具有多达7个捕获/比较寄存器
16位和32位循环冗余校验器（CRC16，CRC32）
高性能模拟
16通道模拟比较器
具有内部基准电压源和采样保持功能以及多达16个外部输入通道的12位模数转换器（ADC）
具有对比度控制的集成LCD驱动器，最多可显示320个段
多功能输入/输出端口
所有P1至P10和PJ引脚均支持电容式触摸功能，而无需外部组件
可访问的位，字节和字明智（成对）
在端口P1，P2，P3和P4上从LPM进行边沿可选的唤醒
所有端口上的可编程上拉和下拉
代码安全性
用于随机数生成算法的真随机数种子
增强型串行通讯
具有多从机寻址的I 2 C
SPI
具有自动波特率检测的UART
IrDA编码和解码
SPI
eUSCI_A0和eUSCI_A1支持：
eUSCI_B0和eUSCI_B1支持：
硬件UART和I 2 C引导加载程序（BSL）
灵活的时钟系统
具有10种可选的工厂调整频率的固定频率DCO
低功耗低频内部时钟源（VLO）
32kHz晶体（LFXT）
高频晶体（HFXT）
开发工具和软件
带有EnergyTrace ++™技术的免费专业开发环境
实验人员和开发套件
家庭成员
设备比较总结了设备变型和可用的封装类型
