TMS320F2838x（F2838x）是C2000™实时微控制器系列的成员，该系列可扩展的超低延迟设备旨在提高电力电子设备的效率，其中包括但不限于：高功率密度，高开关频率并支持使用GaN和SiC技术的研究/ Research。
这些应用包括：
工业电机驱动器
电机控制
太阳能逆变器
数字电源
电动汽车和运输
感应和信号处理
的实时控制子系统基于TI公司的32位的C28x DSP核心，它提供200兆赫的信号处理性能在每个芯用于从任一的片上闪存或SRAM运行浮点或定点代码。三角数学单元（TMU）和VCRC（循环冗余校验）扩展指令集进一步增强了C28x CPU的性能，加快了实时控制系统的关键算法。扩展指令集启用IEEE双精度64位浮点数学运算。最后，控制法律加速器（CLA）可为每个核心提供200 MHz的独立处理能力。
该设备还包含一个独立的连接管理器（CM），该连接器基于ARM Cortex-M4处理器，以125 MHz的频率运行。借助其自己的专用闪存和SRAM，CM可以完全独立地控制进出F2838x的接口，从而为C28x DSP提供最大的带宽以专注于实时控制。
高性能模拟模块与处理和控制单元紧密集成，以提供最佳的实时信号链性能。32个与频率无关的PWM使得能够控制多个功率级，从三相逆变器到先进的多级功率拓扑。
包含可配置逻辑模块（CLB）的功能使用户可以添加自定义逻辑，并有可能将类似FPGA的功能集成到C2000实时MCU中。
首次在C2000实时MCU上推出了EtherCAT从控制器，以及其他行业标准协议，例如CAN-FD和USB 2.0。的快速串行接口（FSI）实现高达穿过隔离边界可靠的通信的200 Mbps的。
想更多地了解使C2000 MCU成为实时控制系统的正确选择的功能吗？查看使用C2000™实时微控制器进行开发的基本指南，并访问C2000™实时控制MCU页面。

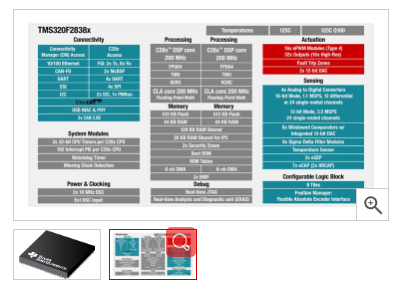

双核C28x架构
200兆赫
IEEE 754双精度（64位）浮点单元（FPU）
三角数学单位（TMU）
CRC引擎和指令（VCRC）
快速整数部门（FINTDIV）
两个TMS320C28x 32位CPU
每个CPU上512KB（256KW）的闪存（受ECC保护）
每个CPU上有44KB（22KW）的本地RAM
两个CPU之间共享128KB（64KW）的全局RAM（奇偶校验保护）
两个控制法加速器（CLA）
200兆赫
IEEE 754单精度浮点
独立于C28x CPU执行代码
系统外围设备
两个带有ASRAM和SDRAM支持的外部存储器接口（EMIF）
两个6通道直接内存访问（DMA）控制器
多达169个具有输入滤波功能的通用输入/输出（GPIO）引脚
扩展的外围设备中断控制器（ePIE）
低功耗模式（LPM）支持
第三方开发的双区域安全性
唯一标识（UID）编号
嵌入式实时分析与诊断（ERAD）
后台CRC（BGCRC）
连接管理器（CM）
Arm Cortex-M4处理器
125兆赫
512KB闪存（受ECC保护）
96KB的RAM（受ECC保护或奇偶校验保护）
高级加密标准（AES）加速器
通用CRC（GCRC）
32通道微型直接存储器访问（µDMA）控制器
通用异步收发器（CM-UART）
集成电路间（CM-I2C）
同步串行接口（SSI）
10/100以太网1588 MII / RMII
MCAN（CAN-FD）
C28x通信外围设备
具有两个发送器和八个接收器的快速串行接口（FSI）
四个高速（最高50MHz）SPI端口（可通过引脚启动）
四个串行通信接口（SCI / UART）（可通过引脚启动）
两个I2C接口（可通过引脚启动）
电源管理总线（PMBus）接口
两个多通道缓冲串行端口（McBSP）
CM-C28x共享通信外围设备
EtherCAT从站控制器（ESC）
USB 2.0（MAC +物理层）
两个控制器局域网（CAN）模块（可通过引脚引导）
模拟子系统
16位模式
12位模式
每个ADC具有单个采样保持（S / H）
转换的硬件后处理
每个1.1 MSPS
12个差分或24个单端输入
每个3.5 MSPS
24个单端输入
四个模数转换器（ADC）
八个带窗口的比较器，带有12位数模转换器（DAC）参考
三个12位缓冲DAC输出
控制外围设备
七个eCAP模块中的两个可使用高分辨率捕获（HRCAP）
在8个PWM模块的A和B通道上均具有高分辨率（16通道）
死区支持（标准和高分辨率）
32个脉宽调制器（PWM）通道
七个增强捕获（eCAP）模块
三个增强的正交编码器脉冲（eQEP）模块
八个Sigma-Delta滤波器模块（SDFM）输入通道，每个通道2个独立的滤波器
可配置逻辑块（CLB）
增强现有的外围功能
支持职位经理解决方案
时钟和系统控制
两个内部零引脚10MHz振荡器
片上晶体振荡器
窗口看门狗定时器模块
时钟检测电路缺失
双时钟比较器（DCC）
1.2 V内核，3.3 VI / O设计
套餐选项：
无铅绿色包装
337球新的细间距球栅阵列（nFBGA）[ZWT后缀]
176引脚PowerPAD™耐热增强型薄型四方扁平包装（HLQFP）[PTP后缀]
温度选项：
S：–40°C至125°C的结点
问：环境温度为–40°C至125°C（汽车应用的AEC Q100认证）
