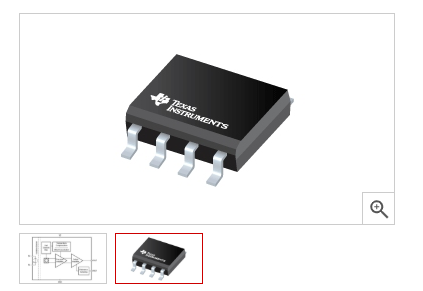

TMCS1100是电隔离霍尔效应电流传感器，能够高精度，出色的线性度和温度稳定性进行直流或交流电流测量。低漂移，温度补偿的信号链在整个器件温度范围内提供了小于1％的满量程误差。
输入电流流经内部1.8mΩ导体，该导体会产生一个由集成霍尔效应传感器测得的磁场。这种结构消除了外部集中器并简化了设计。低导体电阻可最大程度地降低功率损耗和散热。固有的电绝缘可在电流路径和电路之间提供600V的使用寿命工作电压和3kV RMS的基本隔离。集成的电气屏蔽可实现出色的共模抑制和瞬态抗扰度。
具有四个灵敏度选项，输出电压与输入电流成正比。固定的灵敏度使TMCS1100可使用3V至5.5V单电源供电，消除了比例误差，并改善了电源噪声抑制能力。当流入正输入引脚时，电流极性被认为是正的。VREF输入引脚提供可变的零电流输出电压，从而实现双向或单向电流检测。
TMCS1100的最大电源电流为6 mA，所有灵敏度选项均在–40°C至+ 125°C的工作温度范围内指定。
总误差：典型值±0.4％，最大值±0.9％，–40ºC至85ºC
灵敏度误差：±0.4％
失调误差：7 mA
失调漂移：0.04 mA /ºC
线性误差：0.05％
寿命和环境漂移：<±0.5％
3kV RMS隔离等级
稳定的600V使用寿命工作电压
双向和单向电流感测
外部参考电压
工作电源范围：3 V至5.5 V
信号带宽：80 kHz
多种灵敏度选项：
TMCS1100A1：50毫伏/安
TMCS1100A2：100毫伏/安
TMCS1100A3：200毫伏/安
TMCS1100A4：400毫伏/安
安全相关认证（计划中）
UL 1577组件识别计划
IEC / CB 62368-1
