DRV5056是线性霍尔效应传感器，对磁性南极的磁通密度成比例响应。该设备可用于各种应用中的精确位置感测。

模拟输出具有单极性磁响应，当不存在磁场时，驱动0.6 V电压；当施加南极磁通时，模拟输出电压增加。在感应一个磁极的应用中，该响应可最大程度地提高输出动态范围。四个灵敏度选项可根据所需的感应范围进一步最大化输出摆幅。

该器件采用3.3V或5V电源供电。垂直于包装顶部的磁通量被感测，并且两个包装选项提供了不同的感测方向。

该器件采用比例架构，当外部模数转换器（ADC）使用相同的V CC作为参考电压时，可以将V CC容限的误差降至最低。此外，该器件还具有磁体温度补偿功能，以抵消磁体在宽温度范围内如何漂移以实现线性性能。还提供不对磁体漂移进行温度补偿的设备选件。

A1至A4选件支持–40°C至+ 125°C的温度范围。A6版本支持0°C至85°C的温度范围。

单极线性霍尔效应磁传感器

使用3.3V和5V电源供电

具有0.6V静态偏移的模拟输出：

最大化电压摆幅，实现高精度

磁灵敏度选项（在V CC = 5 V时）：

A1 / Z1：200 mV / mT，20-mT范围

A2 / Z2：100 mV / mT，39-mT范围

A3 / Z3：50 mV / mT，79-mT范围

A4 / Z4：25 mV / mT，158-mT范围

A6：100 mV / mT，39 mT范围

快速的20kHz感应带宽

低噪声输出，±1mA驱动

A1 / A2 / A3 / A4 / A6版本的磁体温度漂移补偿，Z1 / Z2 / Z3 / Z4版本的磁体温度漂移补偿

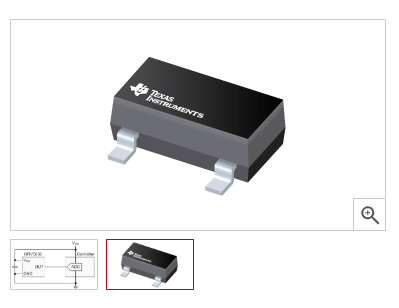

标准行业套餐：

表面贴装SOT-23

通孔TO-92
