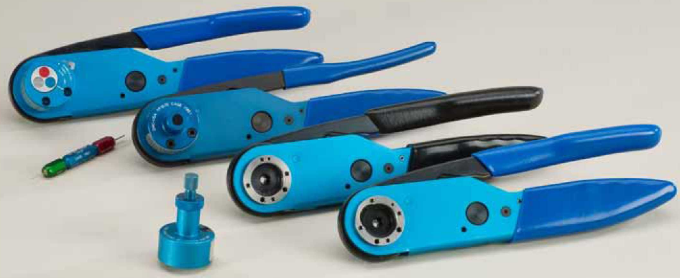

DMC制造了一种“ Gicula”压痕压接工具，主要用于触点的外部屏蔽端接。这些工具能够压接小至0.040英寸且大至0.262英寸的圆。由于压接一个完整的圆的性质，每个工具有四个相等的部分，用于指定的直径。有关直径尺寸和零件号，请参见本页上的图表。
专用的环形压接工具 | ||||
工具零件号 | 应用 | 压接尺寸 | 量具 | 可用的多晶硅 |
GS100-1 | 泰科，安费诺和Radiall触点（请参见图表） | 0.096-0.100” | G120 | 6 |
GS200-1 | Amphenol / Bendix，Radiall和Tri-Star联系人（请参见下表） | 0.142-0.146” | G443 | 5 |
GS209 | 安费诺中级联系人 21-33197-10、21-33198-10 | 0.154-0.158” | G446 | 1个 |
GS212 | Amphenol＆Sabritec联系人（请参见下表） | 0.080-0.084” | G732 | 10 |
GS218 | Amphenol触头10-589514-126，NZGC-X50-12PB-5，NZGC-X50-12SB-5，NZGC-X75-12PB-6，NZGC-X75-12SB-6 | 0.142-0.146” | G443 | 1个 |
GS222 | 正电子MC11NS，FC112N2S，FC112N2S-1565.0 | 0.096-0.100” | G120 | 1个 |
GS223 | 正电子FC610N2S，MC610NS，SK4195，SK4196 | 0.124-0.128英寸 | G917 | 2个 |
GS225 | 安费诺21-33908-29，21-33909-29 | 0.086-0.090英寸 | G919 | 1个 |
GS227 | Deutsch Contact 59155-000-插座，59155-000-Pin | 0.167- 0.171英寸 | G1057 | 1个 |
GS2XE | 未剥线的导线端盖气动版本：WA27XE-EP | 0.123-0.129 0.134-0.140 | G719 | 1个 |
GS8-3 | 8步工具 | 0.065-0.099英寸 | G941 | 1个 |
用于GS212的POSTITiONER LiST | |
P / N | |
GP1015 | 533 433-4 |
GP1120 | AMPHENOL 21-33908-3 ASS'Y |
GP1121 | AMPHENOL 21-33909-3 ASS'Y |
GP1243 | AMPHENOL 21-33754-2 |
GP1613 | AMPHENOL 21-33908-25和21-33909-25 |
TH553 | Amphenol中间触点L-38151-897，L-38151-907 |
TP1359 | SABRITEC SL-10 |
TP1360 | SABRITEC SL-12 |
TP1361 | SABRITEC SL-14 |
TP1369 | SABRITEC SL-16 |
适用于GS223的POSTITiONER LiST | |
P / N | |
TP1386 | POSITRONIC FC610N2S和MC610NS |
TP1458 | POSITRONIC SK4195和SK4196 |
用于GS222的POSTITiONER LiST | |
P / N | |
TP1366 | POSITRONIC MC112NS; FC112N2S; FC112N2S-1565.0 |
