OPA549是一款低成本，高电压和高电流运算放大器，非常适合驱动各种负载。这种激光微调的单片集成电路提供了出色的低电平信号精度以及高输出电压和电流。

OPA549采用单电源或双电源供电，以提高设计灵活性。输入共模范围扩展到负电源以下。

OPA549具有内部过热保护和电流过载保护。此外，OPA549提供了准确的，用户选择的电流限制。与其他将功率电阻器与输出电流路径串联使用的设计不同，OPA549间接检测负载。这允许使用电阻器或电位计将电流限制从0 A调节至10 A，或者使用电压输出或电流输出数模转换器（DAC）进行数字控制。

使能/状态（E / S）引脚提供两种功能。可以对其进行监视以确定该设备是否处于热关断状态，并且可以将其强制拉低以禁用输出级并有效地断开负载。

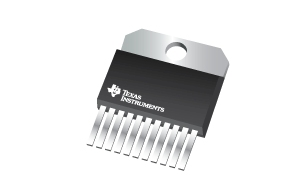

OPA549采用11引脚电源封装。其铜制接线片可轻松安装到散热器，从而具有出色的热性能。规定的工作温度范围为−55°C至125°C。

高输出电流：

8A连续

10A峰值

宽电源范围：

单电源：8 V至60 V

双电源：±4 V至±30 V

宽输出电压摆幅

全面保护：

热关断

可调电流

输出禁用控制

热关机指示器

高压摆率：9 V / µs

控制参考引脚

11引脚电源封装
