德州仪器（TI）MSP430超低功耗微控制器系列由几款器件组成，这些器件具有针对各种应用的不同外设集。该架构结合五个低功耗模式进行了优化，以延长便携式测量应用中的电池寿命。该器件具有功能强大的16位RISC CPU，16位寄存器和常量发生器，这些寄存器可最大程度地提高代码效率。数控振荡器（DCO）允许在不到1 µs的时间内从低功耗模式唤醒到活动模式。

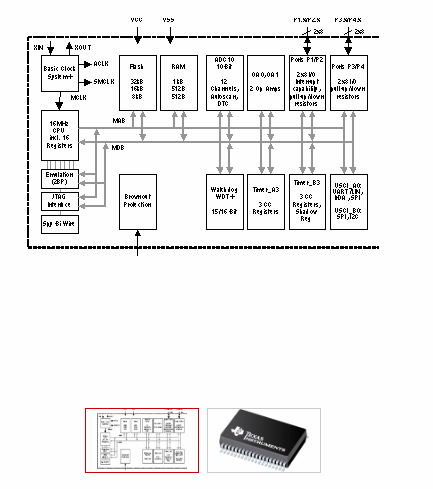

MSP430F2274M系列是一款超低功耗混合信号微控制器，具有两个内置的16位定时器，一个通用串行通信接口，带有集成参考和数据传输控制器（DTC）的10位A / D转换器，两个通用操作模块。 MSP430F2274M器件中的放大器和32个I / O引脚。

典型的应用包括捕获模拟信号，将其转换为数字值，然后处理数据以进行显示或传输到主机系统的传感器系统。独立的射频传感器前端是另一个应用领域。

低电源电压范围1.8 V至3.6 V

超低功耗

主动模式：在1 MHz，2.2 V时为270 µA

待机模式：0.7 µA

关断模式（RAM保留）：0.1 µA

在不到1 µs的时间内从待机模式超快唤醒

16位RISC架构，指令周期时间为62.5 ns

基本时钟模块配置

内部频率高达16 MHz，
四个校准频率高达±1％

内部超低功耗低频振荡器

32kHz晶体
（仅在–55°C至105°C范围内可用）

高达16 MHz的高频晶体
（仅在–55°C至125°C范围内可用）

共鸣器

外部数字时钟源

外部电阻

具有三个捕捉/比较寄存器的16位Timer_A

具有三个捕捉/比较寄存器的16位Timer_B

通用串行通讯接口

增强型UART，支持自动波特率检测（LIN）

IrDA编码器和解码器

同步SPI

I 2 C™

具有内部基准，
采样保持，自动扫描和数据传输控制器的10位200ksps A / D转换器

两个可配置的运算放大器

掉电检测器

板载串行编程，无需外部编程电压，
通过安全保险丝进行可编程代码保护

引导加载程序

片上仿真逻辑

家庭成员包括
具有32KB + 256B闪存，1KB RAM的MSP430F2274

采用40引脚QFN封装和38引脚
薄型收缩小外形DA封装

有关完整的模块说明，请参考
《 MSP430x2xx系列用户指南》。

支持国防，航空和医疗应用

受控基准

一个组装/测试站点

一个制造现场

在军事（–55°C / 125°C）
温度范围内可用（1）

延长产品生命周期

扩展产品变更通知

产品可追溯性
