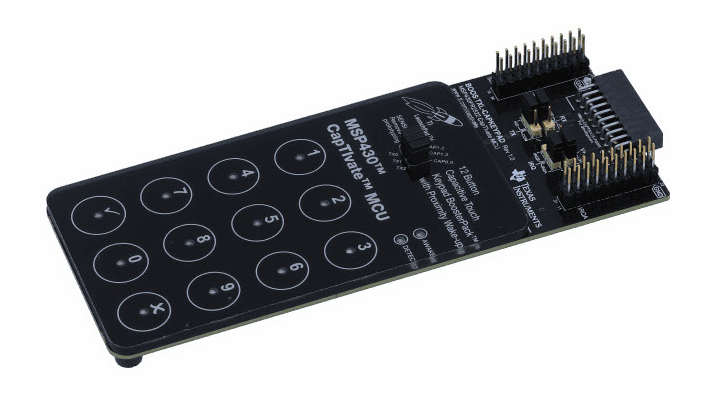

BOOSTXL-CAPKEYPAD是易于使用的评估模块（EVM），用于采用CapTIvate™技术的MSP430FR2522电容式触摸感应微控制器（MCU）。BOOSTXL-CAPKEYPAD可以以三种不同的方式使用-与LaunchPad™开发套件，CapTIvate开发套件（MSP-CAPT-FR2633）或CapTIvate编程器板（CAPTIVATE-PGMR）一起使用。
BOOSTXL-CAPKEYPAD使您可以通过添加具有LED背光灯和接近唤醒功能的12键电容式触摸数字小键盘来扩展LaunchPad™开发套件的设计。没有LaunchPad套件吗？当与CAPTIVATE-PGMR结合使用时，BOOSTXL-CAPKEYPAD可以用作简单的CapTIvate技术评估模块，以与运行CapTIvate设计中心的主机PC接口。甚至可以绕过板载键盘并将多达三个外部电容传感器连接到BOOSTXL-CAPKEYPAD，以测试您自己的传感器设计概念。如果您有CapTIvate开发套件（MSP-CAPT-FR2633），则可以使用该套件中的编程器板来评估BOOSTXL-CAPKEYPAD。
特征
具有CapTIvate技术的MSP430FR2522 MSP430 MCU
充分利用LaunchPad生态系统的40针BoosterPack标准
CapTIvate编程标头，用于与CAPTIVATE-PGMR接口
12点触摸式数字小键盘，带接近传感器
集成的LP3943 LED驱动器用于背光
MSP430FR2512 — 具有4个触摸IO（4个传感器），8KB FRAM，2KB SRAM，15 IO，10位ADC的电容式触摸MCUMSP430FR2522 — 具有8个触摸IO（16个传感器），8KB FRAM，2KB SRAM，15个IO，10位ADC的电容式触摸MCU
RGB LED驱动器
LP3943 — 16通道RGB /白光LED驱动器，可通过SMBUS / I2C进行独立的字符串控制
