超低功耗FRAM技术现已加入LaunchPad系列。

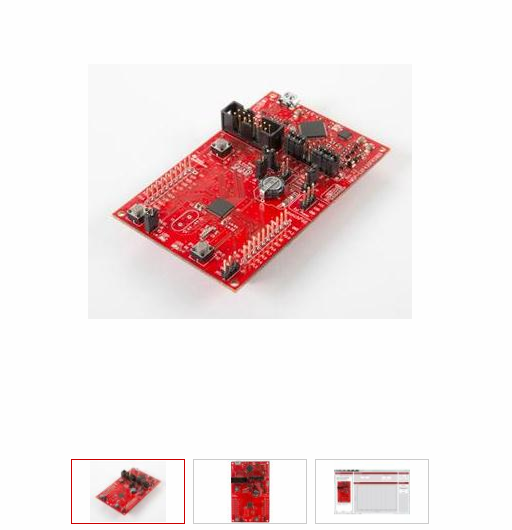

该MSP-EXP430FR5969 LaunchPad开发套件是为一个易于使用的单片机开发板MSP430FR5969 MCU。它包含在MSP430FRxx FRAM平台上开始快速开发所需的一切，包括用于编程，调试和能量测量的板上仿真。该板具有板载按钮和LED（用于集成简单的用户界面）以及SuperCap，可在没有外部电源的情况下实现独立应用。MSP430FR5969微控制器具有嵌入式FRAM（铁电随机存取存储器），这是一种非易失性存储器，以其超低功耗，高耐用性和高速写入功能而闻名。快速原型制作非常方便，这要归功于20针接头和广泛的BoosterPack插件模块，这些模块支持诸如无线连接，图形显示，环境感应等技术。
FR5969 LaunchPad还支持使用EnergyTrace ++™技术来测量MCU电流，同时跟踪CPU和外围设备状态。这项技术将针对超低功耗应用的优化提升到了一个全新的水平。此外，还可以使用诸如MSP-FRAM-UTILITIES的软件库来实现更低的功耗，并在FRAM微控制器发生电源故障后恢复智能的系统状态。
该外的框设有MSP-EXP430FR5969启动板设有一个图形用户界面，其使两个模式。这些模式中的第一个是实时温度模式，其中使用MSP430FR5969的片上温度传感器测量数据，然后通过反向通道UART将其流回GUI。第二种模式通过与计算机断开连接并使用板载超级电容器供电来演示FRAM的数据记录功能。在这种模式下，微控制器将进入睡眠状态并每隔5秒唤醒一次，以记录温度和电容器电压数据。当重新连接到计算机时，可以上传并绘制这些值的图形。
基于MSP430 ULP FRAM技术的MSP430FR5969 16位MCU
64KB FRAM / 2KB SRAM
16位RISC架构，高达8MHz的FRAM访问/ 16MHz的系统时钟速度
5个计时器块
模拟：16Ch 12位差分ADC，16Ch比较器
数字：AES256，CRC，DMA，硬件MPY32
EnergyTrace + [CPU状态] + [外围设备状态]可用于超低功耗调试
利用BoosterPack生态系统的20引脚LaunchPad标准
适用于独立电源的0.1F SuperCap
板载eZ-FET仿真
2个按钮和2个LED用于用户交互
通过USB到PC的反向通道UART
| 套件名称 | 特征 |
|---|---|
| MSP430G2x LaunchPad套件 | 带有两个16位定时器，一个8通道比较器和一个8通道10位ADC的16KB闪存，现在带有一个采用EnergyTrace技术的板载EZ-FET仿真器和一个14/20引脚DIP插座。 |
| MSP430FR6989 LaunchPad套件 | 128KB FRAM存储器，320段LCD控制器，12位ADC和AES256，可直接访问扩展的扫描接口-用于低功率旋转检测的双AFE |
| MSP430FR5994 LaunchPad套件 | 256KB FRAM存储器和集成的低能耗加速器，用于信号处理。该EVM具有microSD卡插槽和超级电容器，无需外部电源即可使用 |
| MSP430FR5969 LaunchPad套件 | 具有12位ADC，5个16位定时器，16通道比较器，AES256和3通道内部DMA的64KB FRAM存储器。 |
| MSP430FR4133 LaunchPad套件 | 16KB FRAM存储器，LCD支持，一个10位ADC，三个带60 GPIO的16位定时器。 |
| MSP430FR2476 LaunchPad套件 | 64 KB FRAM存储器，一个12位ADC，增强型比较器，四个16位定时器和43个GPIO |
| MSP430FR2433 LaunchPad套件 | 16KB FRAM存储器，一个10位ADC，19个IO和四个定时器。 |
| MSP430FR2355 LaunchPad套件 | 32KB FRAM存储器，可配置的智能模拟组合（12位DAC和PGA），12位ADC和两个增强的比较器以及24MHz的操作，44个GPIO和4个定时器。 |
| MSP430FR2311 LaunchPad套件 | 4KB的FRAM存储器，一个集成的跨阻放大器（TIA），运算放大器和10位ADC以及增强的比较器。 |
| MSP430F5529 LaunchPad套件 | 带有16通道12位ADC，四个16位定时器和12通道比较器，支持128KB闪存和USB 2.0。 |
