PCB@与西安福川电子科技制造传感器,用于设计工程师和预测性维护专业人员测试和测量振动、压力、力声学、负载和冲击的研究和开发以及工业应用。

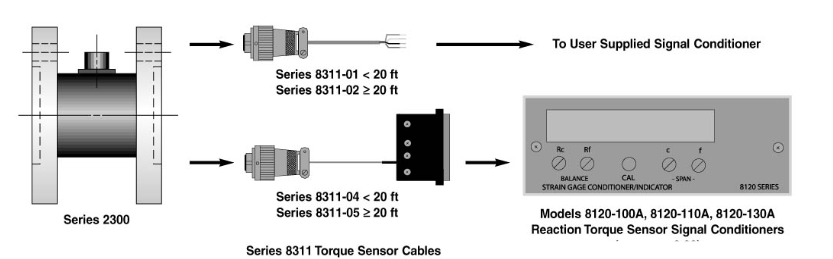

正确的电气连接请参考力矩传感器的安装图和所使用的信号调节器的接线图。用高质量的屏蔽仪表电缆构建互连电缆。通过PCB可以获得各种电缆组件线缆一端连接传感器接头,另一端连接信号调理器。确保将电缆接头紧固在传感器上。安装在脏的地方。在潮湿或崎岖的环境中,建议使用收缩套管或其他保护材料屏蔽灰尘或潮湿。消除电缆/传感器连接的应变也可以延长电缆的使用寿命。用胶带、夹子或粘合剂将电缆安装到tes结构上,最大限度地减少电缆鞭状5.0极性顺时针扭矩在标准的PCB反应扭矩传感器产生一个正向电压输出。逆时针转矩产生负向电压输出。
当主体结构(隔膜、弯曲梁、剪切梁、柱等)受到载荷或应力时,惠斯通桥变得不平衡,导致输出信号与施加的荷载成比例。分流校准通过不平衡电桥来模拟机械输入,固定电阻器放置在电桥的一个分支上或与之平行。对于张力分流校准,或+CAL,分流电阻(Rs)在桥的+激励(A)和+信号(B)腿上分流。对于压缩分流校准,或-CAL,分流电阻(Rsc)通过桥的激励(D)和+信号(B)分支进行分流。惠斯顿电桥电路中的分流电阻位置见图6。
6.0分流校准分流校准是一种已知的、电的、不平衡的应变片电桥,通过一个固定电阻器放置,或“分流”,横跨电桥的一条腿。PCB反应扭矩传感器使用的“惠斯通桥”通常使用分流校准技术进行校准分流校准是一种定期检查信号调节器的增益或跨度的方法,它与基于应变片的传感器一起使用,而不使传感器暴露于已知的、可追溯的物理输入值。如果需要,可以对信号调节器进行调整,以确保准确的测量结果。当主机机械结构卸载和无应力时,应变片桥架处于“平衡”状态。
PCB Piezotronics | 4104-01A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 4104-02A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 4104-03A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 4105-01A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 4105-02A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 4105-03A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 4115K-04A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 4115K-06A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 4115K-08A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 5302D-01A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 5302D-02A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 5308D-01A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 5308D-02A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 5308D-03A | 扭矩传感器 | Torque Sensors |
PCB Piezotronics | 5309D-02A | 扭矩传感器 | Torque Sensors |
