具有增强频率和动态范围响应的阵列麦克风和前置放大器组合，SMB连接器公称传声器直径:1/4”灵敏度:14 mV / Pa固有噪声:< 30db (A) re 20upa

产品描述PCB 130系列阵列麦克风是预极化的，电容麦克风耦合ICP传感器供电的前置放大器，因此被称为ICP°麦克风。这样就不需要购买单独的前置放大器。130系列麦克风为大通道计数声压测量提供了一种极具成本效益的方法。典型的应用包括声压绘图、声模态分析、近场声全息术、振动声测试以及其他应用。

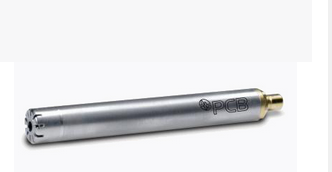

130E20、130E21、130E22、130A23和130A24麦克风(图1)都是带有集成前置放大器的阵列麦克风。这些麦克风的直径为7毫米，并有一个动态范围高达150dB前剪辑发生，取决于模型。130A24是一个坚固的麦克风，是水/防尘和直径13毫米。130E20和130A24包括一个BNC插孔，130E21包括一个10-32同轴插孔。130E22和130A23都包含SMB同轴插座。

所有130系列麦克风都是预极化的。通过将一种高温聚合物材料，其中含有冰冻电荷，涂在背板的顶部。PCB消除了外部极化的需要。这为您节省了金钱和时间130系列阵列麦克风具有以下特点:降低每通道成本使用ICp传感器功率Prepolarized减少测试时间增加数据一致性与信号调节器集成包括符合IEEE的tds1451.4.

所有ICP供电的麦克风都需要正确的恒流激励才能正常工作。因此，只使用PCB恒流信号调节器或其他经批准的恒流源。信号调节器由一个调节的。18 - 30 VDC来源。功率由限流电路调节，限流电路为ICP传声器的正常工作提供恒定电流激励。一般来说。电池供电的设备为便携式低噪音测量提供了多功能性，而线供电的设备则提供了持续监测的能力。典型的系统原理图如图2所示

有许多方法可以支持麦克风进行测量，从简单地将麦克风放置在一个剪辑中到使用2D阵列支架。根据您的应用程序和预算决定，请先将麦克风从包中移除，并阅读本操作指南。在信号调节器和麦克风之间连接合适的线缆。然后，您将需要连接第二根电缆，以连接信号调节器到您的读出设备。这是一个标准的同轴电缆与BNC连接器的每一端。PCB为任何应用提供了各种长度的电缆。
