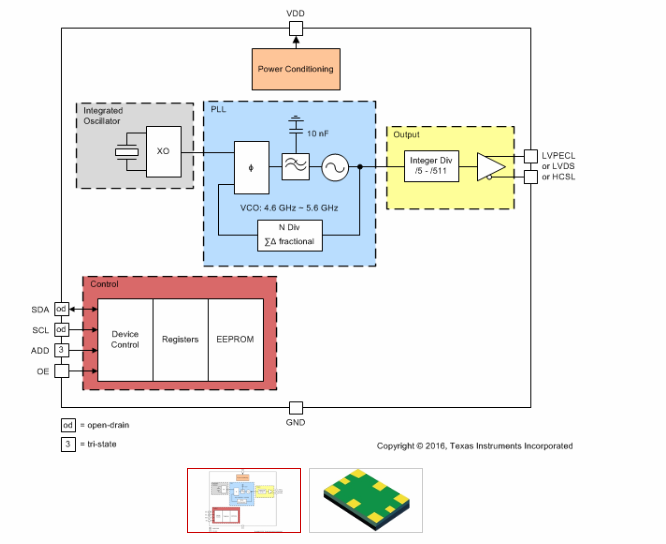

LMK61E2器件是一款超低抖动PLLatinum可编程振荡器，具有分数N频率合成器和集成的VCO，可生成常用的参考时钟。输出可以配置为LVPECL，LVDS或HCSL。

该器件具有片上EEPROM的自启动功能，片内EEPROM经过工厂编程，可生成156.25 MHz LVPECL输出。器件寄存器和EEPROM设置可通过I 2 C串行接口在系统内完全编程。内部电源调节可提供出色的电源纹波抑制（PSRR），从而降低了电源传输网络的成本和复杂性。该器件采用3.3V±5％单电源供电。

该器件通过I 2 C串行接口提供了精细和粗略的频率裕度选择，以支持系统设计验证测试（DVT），例如标准合规性和系统时序裕度测试。

超低噪声，高性能

抖动：90 fs RMS典型值f OUT > 100 MHz

PSRR：–70 dBc，稳定的电源噪声抗扰度

灵活的输出格式；用户可选

LVPECL高达1 GHz

LVDS高达900 MHz

HCSL高达400 MHz

总频率容差为±50 ppm

系统级功能

频率余量：精细而粗糙

内部EEPROM：用户可配置的默认设置

其他特性

设备控制：I 2 C

3.3V工作电压

工业温度范围（–40ºC至+85ºC）

7mm×5mm 8引脚封装

创建自定义的设计使用LMK61E2随着WEBENCH ®电源设计
