描述
圆形多股磁铁线。微型，柔性股是薄膜绝缘和绞在一起成组的几何图案电缆周围的中心棉花芯。这些组件组分别与光纤服务绝缘，并且第二光纤服务整体应用。然后将其中几组电缆连接在一个中央棉芯上，并在整个电缆上应用第三层绝缘。当所有直径小于1英寸时，电缆的外部绝缘通常由一根光纤或编织而成。对于大于1英寸的电缆，可以使用mylai胶带、聚氯乙烯胶带或挤压式护套。几何束允许每根导线在某一点占据整个缆索长度的每一个可能的位置。通过使用铁芯，所有的导线都在导体的表面上，电缆保持统一的圆形形状。如果下表所列的结构不符合我们的特殊要求，请与我们的销售部门联系。

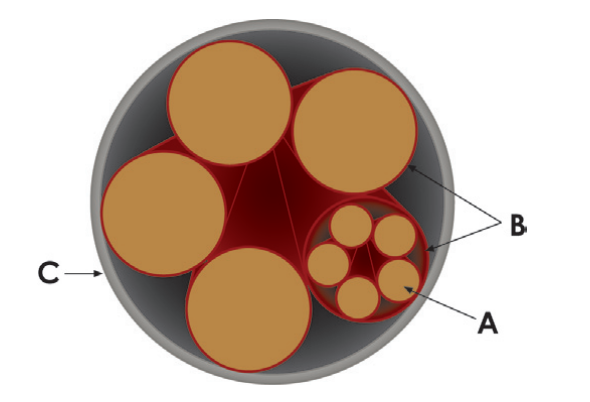

薄膜绝缘电线。B.几根扭曲的电线。C.双绞线组件组的纺织绝缘(T..)棉芯周围的几组螺旋(A/C)。E.外层纺织绝缘(T。描述圆形多股磁铁线。微型的，柔性的是薄膜绝缘和绞合成组在一个中心棉芯周围的几何图案电缆。这些组件组与光纤服务分开绝缘，然后在整个电缆上应用第二光纤服务或编织。几何聚束允许每根导线在电缆的整个长度的某个点占据每一个可能的位置。采用芯线，所有导线均在导体表面，电缆保持均匀的圆形.
纺织包覆线具有良好的机械性能、耐化学性和长期的介电强度。它的绝缘值在很大程度上是由于导体的较大分离而产生的。用导电物质处理纺织服务，并作为编织，或更经常作为螺旋缠绕。
光纤服务用于需要极度柔软，灵活性和长弹性寿命的应用。许多导体利用薄膜和纤维作为特殊应用的优质绝缘材料。下面列出的推荐最高工作温度是基于使用这些纤维绝缘体作为薄膜绝缘利茨线的二次绝缘。棉花105°C优势棉质物美价廉，具有良好的耐磨性。尺寸范围:8-40规。限制空间因素差，不可焊接。
| Wire Series ▴ | Cable Series. | AWG Size | Conductor Circ. Mils | Strand Constr. | Nom. Wall Thickness FEP | Nominal Overall Diameter | OHMS Per Foot |
| CZ 1103 | (CZ 1103-1) | 40 | 10 | 10/50 | .003-004 | .011 | 1.080 |
| CZ 1187 | (CZ 1223-1) | 38 | 15 | 15/50 | .003-004 | .012 | .720 |
| CZ 1174 | (CZ 1215-1) | 36 | 25 | 25/50 | .003-004 | .013 | .430 |
| CZ 1321 | (CZ 1324-1) | 34 | 40 | 40/50 | .003-004 | .014 | .270 |
| CZ 1111 | (CZ 1111-1) | 33 | 49 | 50/50 | .003-004 | .015 | .220 |
| CZ 1322 | (CZ 1325-1) | 32 | 64 | 64/50 | .003-004 | .016 | .170 |
| CZ 1209 | (CZ 1209-1) | 31 | 74 | 75/50 | .003-004 | .019 | .150 |
| CZ 1320 | (CZ 1323-1) | 30 | 99 | 40/46 | .003-004 | .022 | .110 |
| CZ 1104 | (CZ 1104-1) | 29 | 126 | 51/46 | .003-004 | .023 | .085 |
| CZ 1105 | (CZ 1105-1) | 28 | 161 | 65/46 | .003-004 | .024 | .06 |
Temperature: -80 C to 200 C. Voltage Rating: 150 volts.
| Wire Series ▴ | AWG Size | Conductor Circ. Mils | Strand Constr. | Nom. Wall Thickness FEP | Nominal Overall Diameter | OHMS Per Foot |
| AS 631 | 40 | 10 | 10/50 | .003-.004 | .011 | 45.94 |
| AS 632 | 38 | 15 | 15/50 | .003-.004 | .012 | 30.63 |
| AS 633 | 36 | 25 | 25/50 | .003-.004 | .013 | 18.38 |
| AS 634 | 34 | 40 | 40/50 | .003-.004 | .014 | 11.48 |
| AS 635 | 33 | 50 | 50/50 | .003-.004 | .015 | 9.19 |
| AS 636 | 32 | 64 | 64/50 | .003-.004 | .016 | 7.18 |
| AS 637 | 31 | 75 | 75/50 | .003-.004 | .019 | 6.13 |
| AS 814 | 30 | 102 | 40/46 | .003-.004 | .022 | 4.56 |
| AS 815 | 29 | 131 | 51/46 | .003-.004 | .023 | 3.57 |
| AS 816 | 28 | 166 | 65/46 | .003-.004 | .024 | 2.80 |
