一般的描述

AD600/AD602双通道，低噪声，可变增益放大器优化用于超声成像系统，但适用于任何需要精确增益，低噪声和失真，宽带宽的应用。每个独立的通道在AD600上提供o dB到+40 dB的增益，在AD602上提供-10 dB到+30 dB的增益。AD602较低的增益导致了输出信噪比(SNR)的提高。然而，两种产品具有相同的1.4 nV/VHz输入噪声谱密度。分贝增益与控制电压成正比，精确校准，供应和温度稳定。为了实现这一困难的性能目标，一种专有的电路形式“X-AMP”被开发出来。

X-AMP的每个通道包括一个0 dB到42.14 dE的可变衰减器，然后是一个高速固定增益放大器。这样，放大器就不必处理大的输入，而且可以从负反馈的使用中受益，从而精确地定义误差和动力学。衰减器实现为7级R-2R阶梯网络，输入电阻为100 0，激光微调至±2%。抽头点之间的衰减为6.02 dB，增益控制电路提供这些抽头之间的连续插补。得到的控制函数是dB的线性。

增益控制接口是完全差分的，提供一个15ms的输入电阻和32 dB/V的比例因子(即31.25 mV/dB)由内部电压基准定义。Th。接口响应时间小于1 us。每个通道也有一个独立的门控设施，可选地阻塞信号传输，并将直流输出电平设置在输出地的几毫伏内。门控输入是TTL和cmos兼容的AD600的最大增益为41.07 dB, AD602的最大增益为31.07 dB;这两个模型的-3 dB带宽名义上是35mhz，本质上独立于增益。1 V rms输出和1 MHz噪声带宽的信噪比通常为76 dB, AD602为86 dB。从100 kHz到10 MHz，振幅响应在t0.5 dB内是平坦的;在这个频率范围内，组延迟在所有增益设置下变化小于±2ns。每个放大器通道可驱动100 2个负载阻抗，失真低。

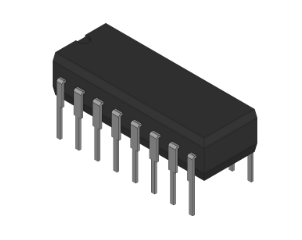

例如，峰值指定的输出最小为±2.5 V进入500负载或t1 V进入100 2负载。对于5pe的200 2负载分流，10 MHz±1 V正弦输出的总谐波失真通常为-60 dBc。AD600/AD602可用于0C至70C的工作，可用于16引线PDIP (N)和16引线SOIC封装。AD600A/AD602A可用于-40℃至+85℃的工作，可用于16引线CERDIP (Q)和16引线SOIC封装。AD600S/AD602S适用于-55℃至+125%C的工作，可在16引脚CERDIP (Q)封装，符合mil - std -883标准。AD600S/AD602S也可以在SMD 5962-94572目录下购买。

例如，增益控制输入可以差分馈电到输入端，或者通过简单地接地未使用的输入端。在另一个例子,如果获得由DAC控制提供一个positive-only ground-referenced输出时,增益控制LO销(CILO或C2LO)应该偏向固定抵消625 mV设置增益时0分贝增益控制器嗨(CIHI或C2HI)是在零和设置时40 dB的增益为1.25 V。这是一个简单的事情，包括一个分压器来实现其他缩放因子。当使用FS输出2.55 V (10 mV/bit)的8位DAC时，1.6分频比(产生6.25 mV/bit)产生0.2 dB/bit的增益设置分辨率。当增益控制的各种选项存在时，将AD600或AD602的两部分级联的过程在实现80 DB增益范围一节中解释。SIGNAL-GATING输入AD600/AD602的每个放大器部分都配有信号门控功能，由TTL或CMOS逻辑输入(GATI或GAT2)控制。这些输入的接地参考分别是信号输入接地AlLO和A2LO。当这个输入是左开路时，通道的操作不受影响。当此输入为HI时，信号传输受阻。通道的直流输出电平被设置在输出地(AICM或A2CM)的几毫伏内，同时噪声电平显著下降。降低噪声和杂散信号馈通在超声波束形成应用中是有用的，其中许多放大器的输出被总结。
