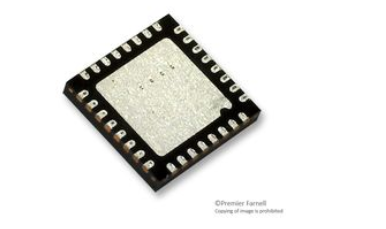

AD9245是一个单片3 V电源，14位，20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器(ADC)，具有高性能的采样保持放大器(SHA)和电压基准。AD9245采用多级差分流水线结构，具有输出纠错逻辑，可提供14位精度，并保证在整个工作温度范围内不丢失代码。宽带宽，真正的差分SHA允许多种用户可选择的输入范围和通用模式，包括单端应用程序。

它适用于在连续通道中切换满尺电压水平的多路系统，以及在远超过奈奎斯特速率的频率下对单通道输入进行采样。与以前可用的模数转换器相比，AD9245结合了电源和成本节约，适用于通信、成像和医疗超声波的应用

AD9245架构由前端采样保持放大器(SHA)和流水线交换电容ADC组成。流水线ADC分为三个部分，包括一个4位的第一阶段，随后是8个1.5位的阶段和最后的3位flash。每个阶段都提供了足够的重叠来纠正前面阶段的flash错误。在数字校正逻辑中，每个阶段的量化输出被组合成最终的14位结果。流水线体系结构允许第一阶段对新的输入样本进行操作。而剩下的阶段则是对前面的样本进行操作。采样发生在时钟的上升边缘。管道的每一级(不包括最后一级)包括连接到开关电容DAC和级间剩余放大器(MDAC)的低分辨率闪光ADC。残留放大器放大了重建DAC输出和管道中下一阶段的闪光输入之间的差异。

在每一阶段都使用一个位差冗余，以方便闪光错误的数字校正。最后一个阶段简单地由一个flash ADC组成输入级包含一个差分SHA，可以在差分或单端模式下交流耦合或直流耦合。输出分段块对数据进行对齐，执行错误纠正，并将数据传递到输出缓冲区。输出缓冲器由单独的电源供电，允许调整输出电压的摆动。在断电期间，输出缓冲器进入高阻抗状态模拟输入和参考概述AD9245的模拟输入是differéntial开关电容SHA，已被设计为在处理差分输入信号时的最佳性能。SHA输入可以支持较宽的共模范围(VCM)，并保持良好的性能，如图38所示。中间电源的输入共模电压使信号相关误差最小化，并提供最佳性能。
