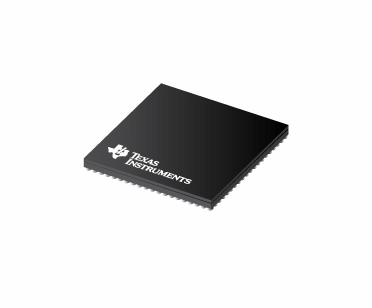

AFE7700器件是一款高性能的多通道收发器，集成了四个直接上变频发射器链，四个直接下变频接收器链和两个宽带RF采样数字化辅助链（反馈路径）。发射器链和接收器链的高动态范围可实现高性能无线收发器系统。

AFE7700的低功耗和大通道集成度使该器件能够解决多天线和相控阵系统的功率和尺寸限制。宽带和高动态范围反馈路径可协助功率放大器的数字预失真（DPD）和发射机链中的IQ校正。快速的SerDes速度可以减少传入和传出数据所需的通道数量。

AFE7700的每个接收器链均包括一个28 dB范围的数字步进衰减器（DSA），一个宽带无源IQ解调器以及一个带集成可编程抗混叠低通滤波器的基带放大器，用于驱动连续时间的sigma-delta ADC。RX链可以接收高达200 MHz的瞬时带宽（IBW）。每个接收器通道都有两个模拟峰值功率检测器和各种数字功率检测器，以协助对接收器通道进行外部或内部自主AGC控制，还有一个RF过载检测器，用于保护设备的可靠性。集成的QMC（正交失配补偿）算法能够连续监视和校正RX链I和Q不平衡失配，而无需注入任何特定信号或执行离线校准。

每个发射器链均包括两个14位3-Gsps IQ DAC，其后是一个可编程重建和DAC镜像抑制滤波器，一个IQ调制器驱动具有39dB范围增益控制的宽带RF放大器。TX链集成了QMC和LO泄漏消除算法，利用FB路径可以不断跟踪和纠正TX链IQ失配和LO泄漏。

每个FB路径均基于RF采样架构，并且包括一个输入RF DSA，该输入RF DSA驱动一个14位3-Gsps RF ADC。直接采样架构可提供固有的宽带接收器链，并简化了TX链损伤的校准。FB路径集成了两个独立的NCO，可以在两个观察到的RF输入频段之间快速切换。

合成器部分集成了四个小数N RF PLL，可产生四个不同的RF LO，从而使该器件最多支持两个不同的频带，每个频带配置为两个发送器，两个接收器和一个反馈路径。

隔片

基于直接上变频架构的四路发射机：

每条链高达600 MHz的RF传输带宽

基于0-IF下变频架构的四路接收器：

每条链最高200 MHz的RF接收带宽

基于RF采样ADC的反馈链：

高达600 MHz的RF接收带宽

射频频率范围：600 MHz至6 GHz

四个宽带小数N分频PLL，用于TX和RX LO的VCO

专用整数N PLL，VCO，用于数据转换器时钟生成

JESD204B和JESD204C SerDes接口支持：

8个高达29.5 Gbps的SerDes收发器

8b / 10b和64b / 66b编码

16位，12位，24位和32位格式

子类别1多设备同步

封装：17mm×17mm FCBGA，0.8mm间距
