AFE79xx是一个高性能，宽带多通道收发器系列，集成了四个RF采样发射器链，四个RF采样接收器链以及多达两个RF采样数字化辅助链（反馈路径）。发射器和接收器链的高动态范围使该设备能够从无线基站生成和接收3G，4G和5G信号，而AFE79xx器件的宽带能力则专为多频带4G和5G基站而设计。

每个接收器链都包括一个25dB范围的DSA（数字步进衰减器），然后是一个3-GSPS ADC（模数转换器）。每个接收器通道都有一个模拟峰值功率检测器和各种数字功率检测器，以协助外部或内部自主自动增益控制器，以及RF过载检测器，以保护设备的可靠性。单或双数字下变频器（DDC）可提供高达600 MHz的组合信号带宽。在TDD模式下，可以将接收器通道配置为在话务量接收器（TDD RX）和宽带反馈接收器（TDD FB）之间动态切换，并具有将相同的模拟输入重新用于这两个目的的能力。

每个发送器链都包括一个单或双数字上变频器（DUC），支持高达1200 MHz的组合信号带宽。DUC的输出驱动具有混合模式输出选项的12-GSPS DAC（数模转换器），以增强第二或第三奈奎斯特操作。DAC输出包括一个可变增益放大器（TX DSA），其量程为40dB，模拟步进为1dB，数字步进为0.125dB。

反馈路径包括一个25dB范围的DSA，它驱动一个3-GSPS RF采样ADC，然后是一个带宽高达1200MHz的DDC。

四路RF采样12-GSPS发送DAC

四路RF采样3-GSPS接收ADC

双射频采样3-GSPS反馈ADC（仅AFE792x）

最大射频信号带宽：

TX / FB：1200 MHz（AFE7920 / 88）或400 MHz（AFE7989）或800MHz（AFE7921）

RX：600 MHz（AFE7920 / 88）或400 MHz（AFE7921 / AFE7989）

数字步进衰减器（DSA）：

TX：40 dB范围，1 dB模拟量和0.125 dB数字步长

RX：25 dB范围，0.5 dB步进

FB：25 dB范围，0.5 dB步进

用于TX和RX的单频段或双频段DUC / DDC（仅AFE7920 / 88）

双NCO可快速切换频率

支持TDD操作并在TX和RX之间快速切换

内部PLL / VCO生成DAC / ADC时钟

以DAC或ADC速率提供的可选外部CLK

SerDes数据接口：

符合JESD204B和JESD204C

8个高达29.5 Gbps的SerDes收发器

8b / 10b和64b / 66b编码

12位，16位，24位和32位分辨率

子类别1多设备同步

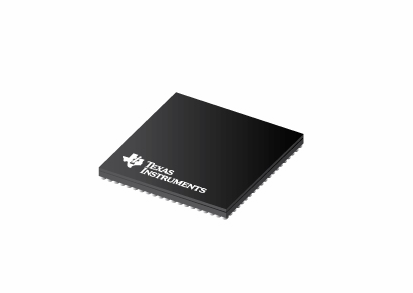

封装：17mm×17mm F
